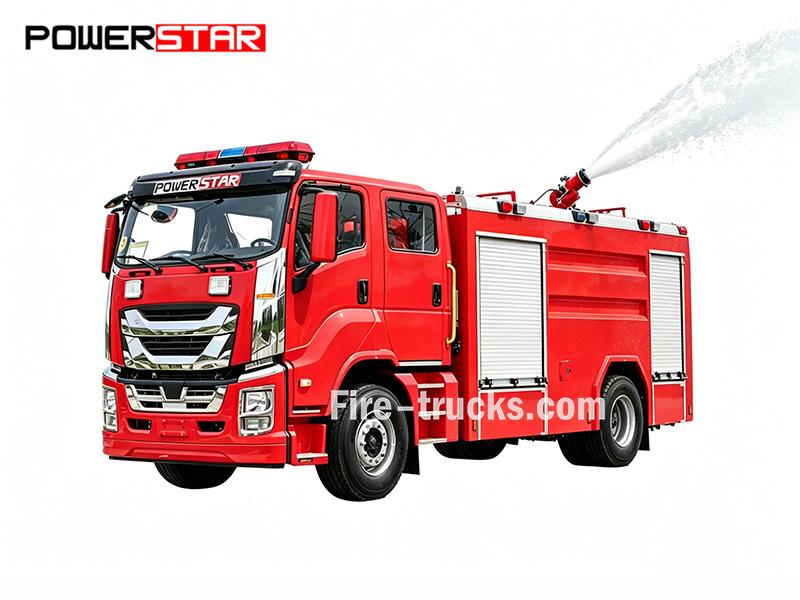

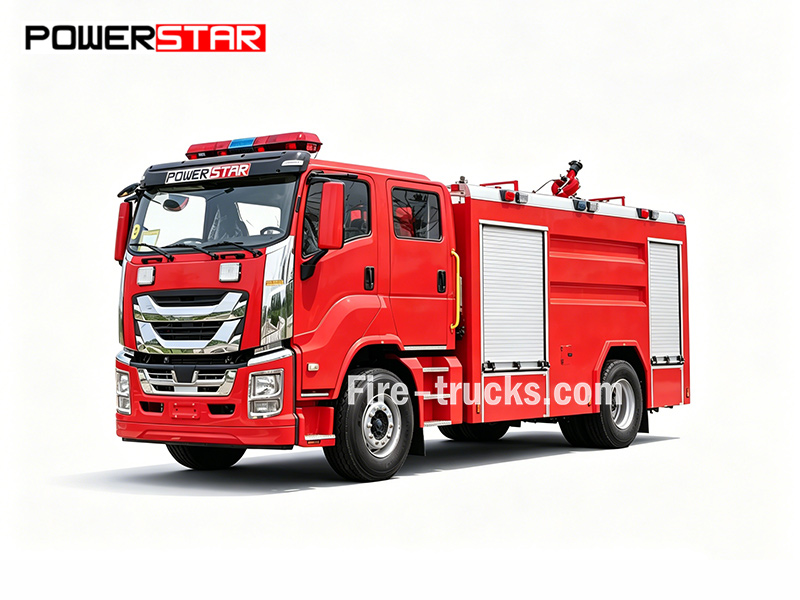

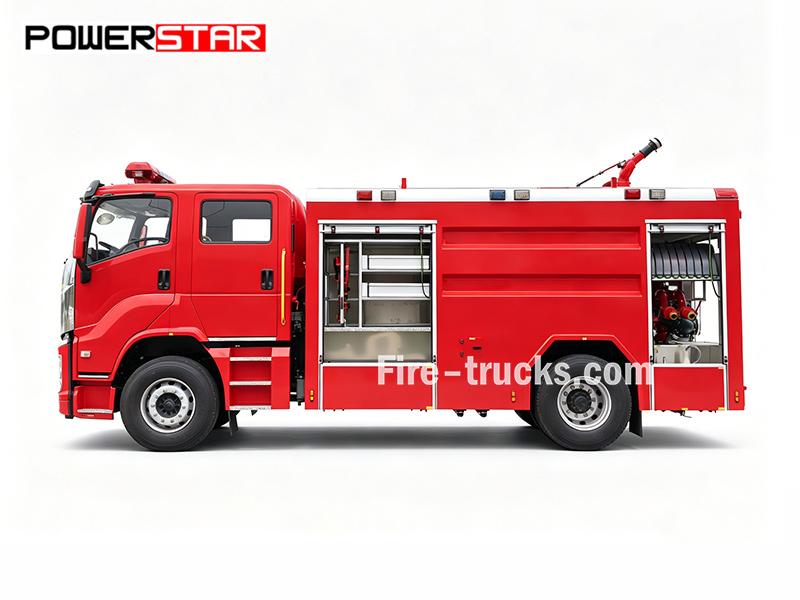

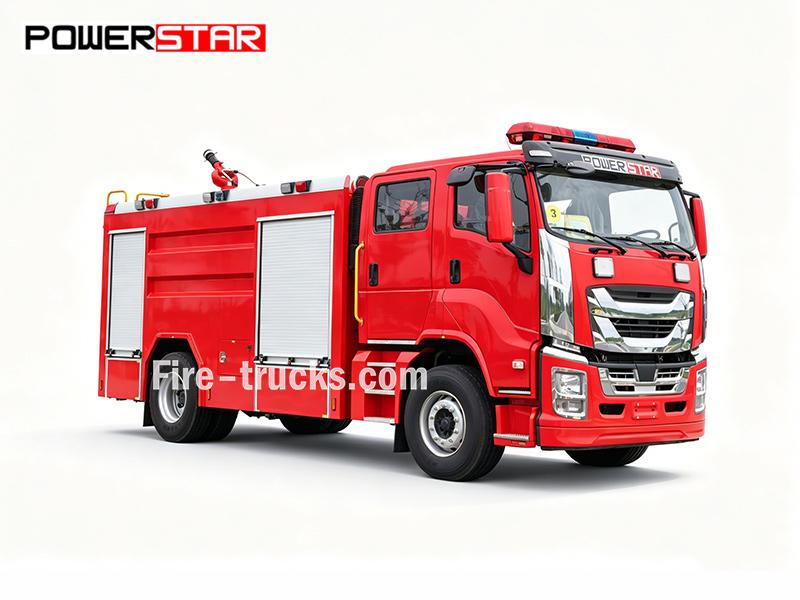

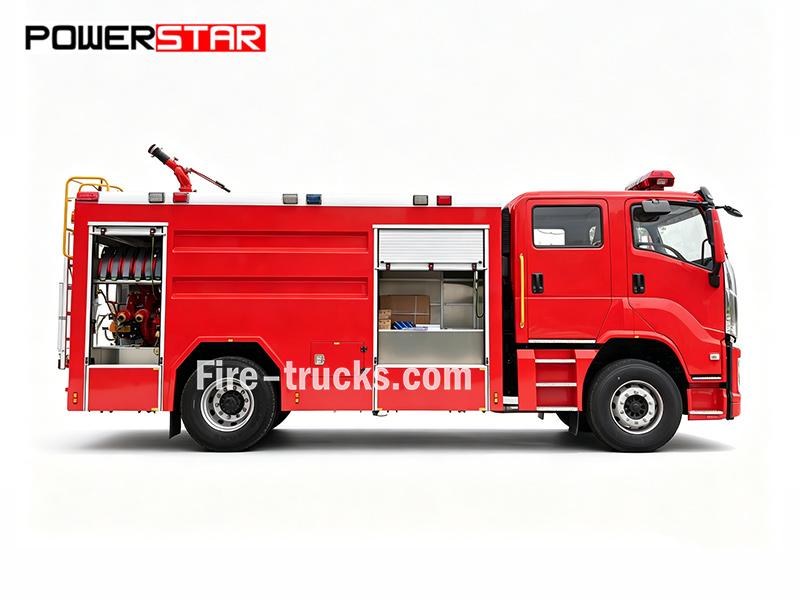

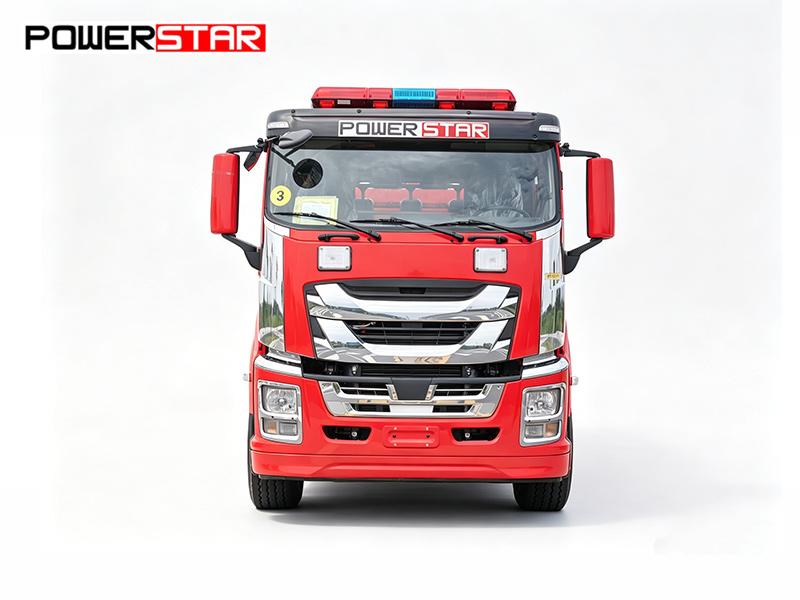

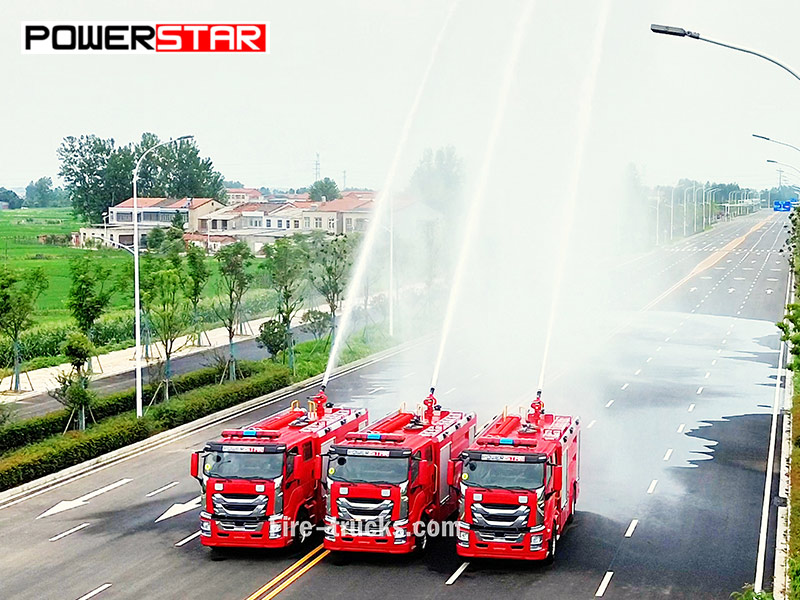

รถดับเพลิงฉุกเฉินแบบปั๊มน้ำ ISUZU GIGA 240HP ขับเคลื่อนด้วยเครื่องยนต์ 6HK1-TCG61 กำลัง 240 แรงม้า บนแชสซีแบบ 4×2 มาพร้อมถังน้ำขนาด 6000 ลิตร และถังโฟมขนาด 2000 ลิตร ปั๊มดับเพลิง CB10/60 (60 ลิตร/วินาที) และหัวฉีดน้ำดับเพลิง PL8/48 (48 ลิตร/วินาที ระยะฉีดน้ำ ≥70 ม. ระยะฉีดโฟม ≥65 ม.) อุปกรณ์มาตรฐานประกอบด้วยสายดับเพลิง ท่อดูด ข้อต่อ ปืนฉีดโฟม และชุดเครื่องมือพื้นฐาน อุปกรณ์เพิ่มเติมประกอบด้วย PTO แบบแซนด์วิช ระบบท่อ กล่องอุปกรณ์ กล่องปั๊ม บันไดเหยียบแบบพับได้ และระบบไฟฟ้า
แชสซีรถบรรทุก:
ISUZU GIGA 4×2กำลังการทำงาน:
6000L water + 2000L foam (8000L total)กำลังเครื่องยนต์:
240 HP (176 kW) / 6HK1-TCG61ปั๊มดับเพลิง:
CB10/60อัตราการไหลของปั๊ม:
60 L/sความกดดันในการทำงาน:
1.0 MPaหัวฉีดดับเพลิง:
PL8/48ตรวจสอบการไหลของข้อมูล:
48 L/sช่วงมอนิเตอร์:
Water ≥70 m , Foam ≥65 mรถดับเพลิงฉุกเฉิน ISUZU GIGA คันนี้สร้างขึ้นสำหรับการดับเพลิงและการตอบสนองเหตุฉุกเฉิน รถคันนี้รถดับเพลิงโฟมน้ำ ISUZU 240HP 4x2มีถังน้ำขนาด 6000 ลิตร ถังโฟมขนาด 2000 ลิตร ปั๊มดับเพลิง CB10/60 (อัตราการไหล 60 ลิตร/วินาที ที่ 1.0 MPa) และหัวฉีดน้ำดับเพลิง PL8/48 ติดตั้งบนหลังคา พร้อมระยะฉีดน้ำ 70 เมตร และระยะฉีดโฟม 65 เมตร

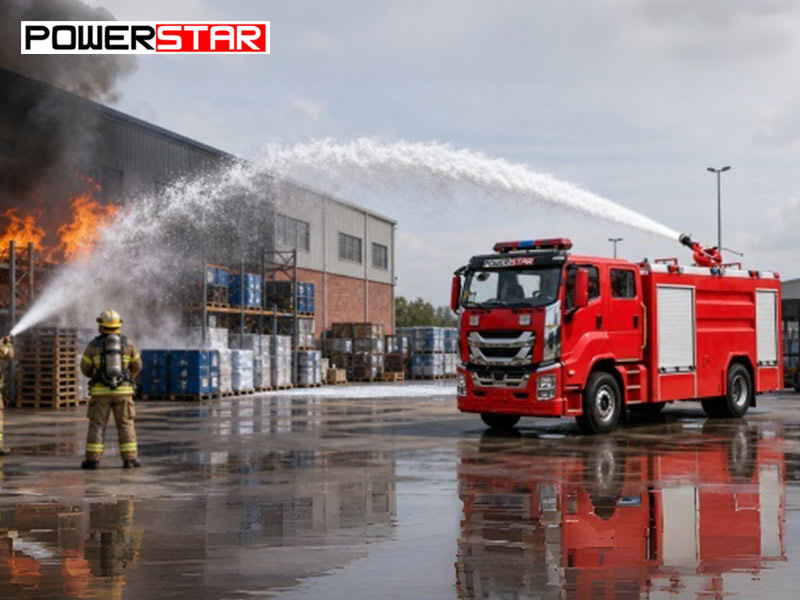

รถดับเพลิงคันนี้บรรทุกอุปกรณ์ดับเพลิงมาตรฐานครบชุด รวมถึงสายดับเพลิง ท่อดูด ข้อต่อ และปืนฉีดโฟม เหมาะสำหรับการดับเพลิงประเภท B ที่เกี่ยวข้องกับน้ำมัน เบนซิน และสารเคมี เหมาะสำหรับงานดับเพลิงที่คลังน้ำมัน โรงงานเคมี สนามบิน และสถานประกอบการอุตสาหกรรม

|
ความจุการทำงาน |
รุ่นเครื่องยนต์ |
ระยะฐานล้อ |
โครงสร้างส่วนบน |
|
น้ำ 6000 ลิตร + โฟม 2000 ลิตร |
240 แรงม้า / 6HK1-TCG61 |
5600 มม. |
★ ถังเหล็กคาร์บอน ความจุ 8000 ลิตร ★★ ปั๊มดับเพลิง CB10/60 อัตราการไหล 60 ลิตร/วินาที ที่ 1.0 MPa ★★ หัวฉีดบนหลังคา PL8/48 อัตราการไหล 48 ลิตร/วินาที ระยะฉีดน้ำ ≥70 ม. ระยะฉีดโฟม ≥60 ม. ★ ชุดส่งกำลัง PTO แบบแซนด์วิช ระบบท่อ กล่องอุปกรณ์ กล่องปั๊ม แป้นเหยียบแบบพับได้ และระบบไฟฟ้า |
»Ⅰ.คุณสมบัติหลัก :
★★ เครื่องยนต์ 6HK1-TCG61 กำลังพิกัด 240 แรงม้า สำหรับการดับเพลิงด้วยโฟมและการตอบสนองเหตุฉุกเฉิน
★★ แชสซี ISUZU GIGA 4×2 พร้อมถังน้ำ 6000 ลิตร ถังโฟม 2000 ลิตร และปั๊มดับเพลิง CB10/60 (60 ลิตร/วินาที ที่ 1.0 MPa)
★★ หัวฉีด PL8/48 ติดตั้งบนหลังคา อัตราการไหล 48 ลิตร/วินาที ระยะฉีดน้ำ ≥70 ม. และระยะฉีดโฟม ≥65 ม. สำหรับการโจมตีเพลิงระยะไกล
★ ชุดส่งกำลัง PTO แบบแซนด์วิช ระบบท่อ กล่องอุปกรณ์ กล่องปั๊ม แป้นเหยียบแบบพับได้ และระบบไฟฟ้าเพื่อการสนับสนุนการทำงานอย่างครบถ้วน
★★ อุปกรณ์ดับเพลิงครบชุด รวมถึงสายดับเพลิง หัวฉีด ปืนฉีดโฟม และชุดเครื่องมือพื้นฐานสำหรับการดับเพลิงประเภท B
»Ⅱ.พารามิเตอร์ผลิตภัณฑ์ :
| รถดับเพลิงฉุกเฉิน Powerstar Isuzu 240 แรงม้า | |||
| ทั่วไป | ความจุการทำงาน | น้ำ 6000 ลิตร+โฟม 2000 ลิตร | |
| แชสซีรถบรรทุก | ISUZU GIGA 4x2 | ||
| กำลังเครื่องยนต์ | 240 แรงม้า/ 6HK1-TCG61 | ||
| ปั๊มดับเพลิง | CB10/60 | ||
| ปืนฉีดน้ำดับเพลิง | PL8/48 | ||
| ขนาดโดยรวม ยาว*กว้าง*สูง | 7800*2500*3500 มม. | ||
| น้ำหนักรถรวม | 22000 กก. | ||
| น้ำหนักรถเปล่า | 10800 กก. | ||
| เครื่องยนต์ | รุ่นเครื่องยนต์ | 4HK1-TCG61 | |
| ประเภทเชื้อเพลิง | ดีเซล | ||
| กำลัง | 240 แรงม้า(176KW) | ||
| มาตรฐานการปล่อยมลพิษ | Euro 6 | ||
| ความจุกระบอกสูบ | 7800 มล. | ||
| ประเภทเครื่องยนต์ | เครื่องยนต์ดีเซล 6 สูบเรียง ระบายความร้อนด้วยน้ำ เทอร์โบชาร์จ พร้อมระบบอินเตอร์คูลเลอร์ | ||
| แชสซี | ประเภทระบบขับเคลื่อน | 4x2 | |
| ระยะฐานล้อ | 5600 มม. | ||
| ยาง | 235/75R17.5 16PR | ||
| จำนวนยาง | ยาง 6 เส้นและยางอะไหล่ 1 เส้น | ||
| ปั๊มดับเพลิง | รุ่น | CB10/60 | |
| อัตราการไหล | 60 ลิตร/วินาที | ||
| แรงดัน | 1MPa | ||
| แรงดันใช้งานสูงสุด | 1.251MPa | ||
| แรงดันขาเข้าสูงสุดที่อนุญาต | 0.4MPa | ||
| ความสูงในการดูดสูงสุด | 3m | ||
| ความเร็วรอบพิกัด | 3916±50r/min | ||
| อัตราทดความเร็ว | 1:1.4 | ||
| เวลาเปลี่ยนทางน้ำ | ≤50s | ||
| ปืนฉีดน้ำดับเพลิง | รุ่น | PL8/48 | |
| อัตราการไหล | 48L/s | ||
| แรงดันใช้งานพิกัด | 0.8MPa | ||
| แรงดันใช้งานสูงสุด | 1.2MPa | ||
| ระยะยิง | น้ำ | ≥70m | |
| โฟม | ≥65m | ||
| การหมุนแนวเงย | - 35~+70° | ||
| การหมุนแนวนอน | 0~360° | ||
| การกำหนดค่ามาตรฐาน | ติดตั้งชุดส่งกำลัง PTO แบบแซนด์วิช ระบบท่อส่งน้ำ; ติดตั้งกล่องอุปกรณ์และกล่องปั๊ม; ติดตั้งบันไดพับและระบบไฟฟ้า อุปกรณ์อื่นๆ |
||


1. แชสซีและระบบส่งกำลัง
♦ แชสซี ISUZU GIGA 4×2 ระยะฐานล้อ 5600 มม. ออกแบบเพื่อการทำงานที่มั่นคงบนถนนในเมือง พื้นที่อุตสาหกรรม และเส้นทางตอบสนองเหตุฉุกเฉิน
♦ เครื่องยนต์ดีเซล 6HK1-TCG61 กำลังพิกัด 240 แรงม้า ให้แรงบิดที่เชื่อถือได้สำหรับการตอบสนองที่รวดเร็ว การทำงานของปั๊มอย่างต่อเนื่อง และการดับเพลิงด้วยโฟมเป็นระยะเวลานาน
♦ระบบเกียร์ธรรมดาเพื่อการใช้งานที่ตรงไปตรงมาและบำรุงรักษาง่าย

2. ระบบดับเพลิงและระบบความปลอดภัย
♦ ถังน้ำขนาด 6000 ลิตร และถังโฟมขนาด 2000 ลิตร โครงสร้างเหล็กคาร์บอนพร้อมแผ่นกั้นภายในเพื่อลดการกระเพื่อมของของเหลว
♦ ปั๊มดับเพลิง CB10/60 อัตราการไหล 60 ลิตร/วินาที ที่ 1.0 MPa ขับเคลื่อนด้วย PTO ความสูงดูด 3 เมตร เวลาไพรเมอร์ ≤50 วินาที
♦ หัวฉีดน้ำดับเพลิงบนหลังคา PL8/48 อัตราการไหล 48 ลิตร/วินาที ระยะฉีดน้ำ ≥70 เมตร ระยะฉีดโฟม ≥65 เมตร หมุนแนวนอนได้ 360° ปรับมุมก้ม-เงย -35° ถึง +70°

» Ⅳ.ระบบปั๊มดับเพลิง :

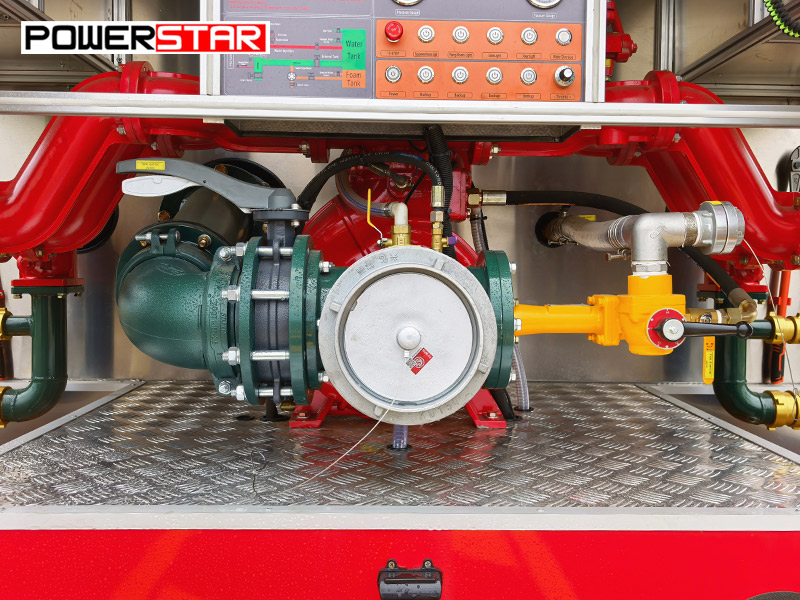

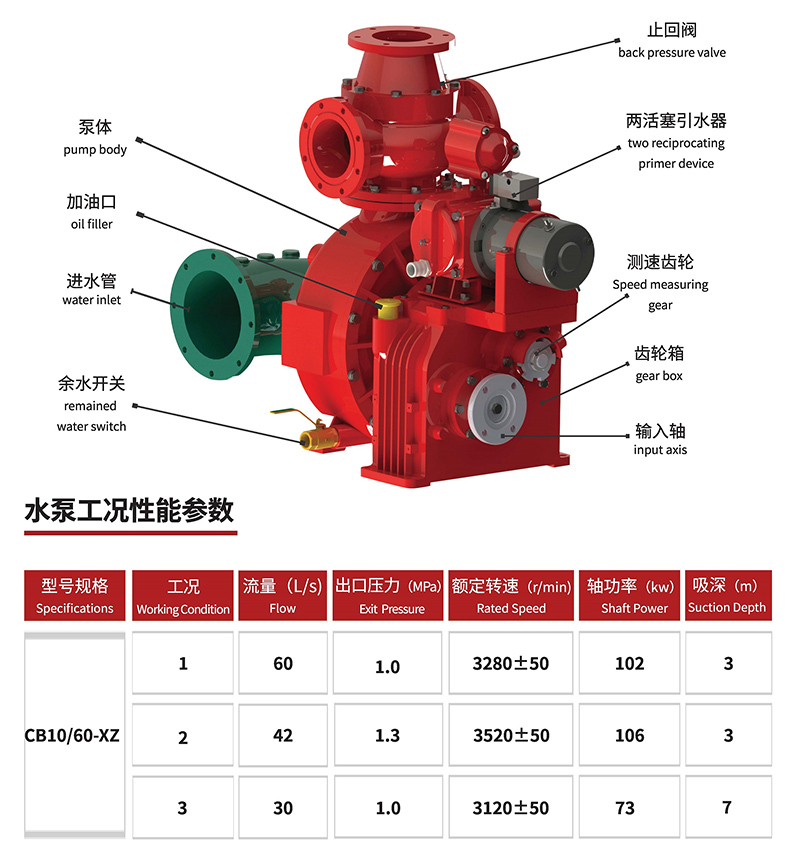

ปั๊มดับเพลิง:

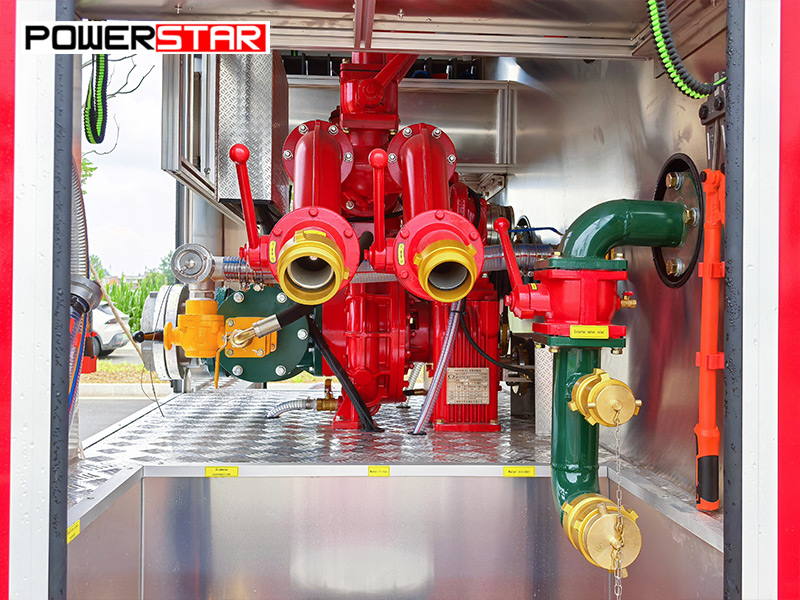

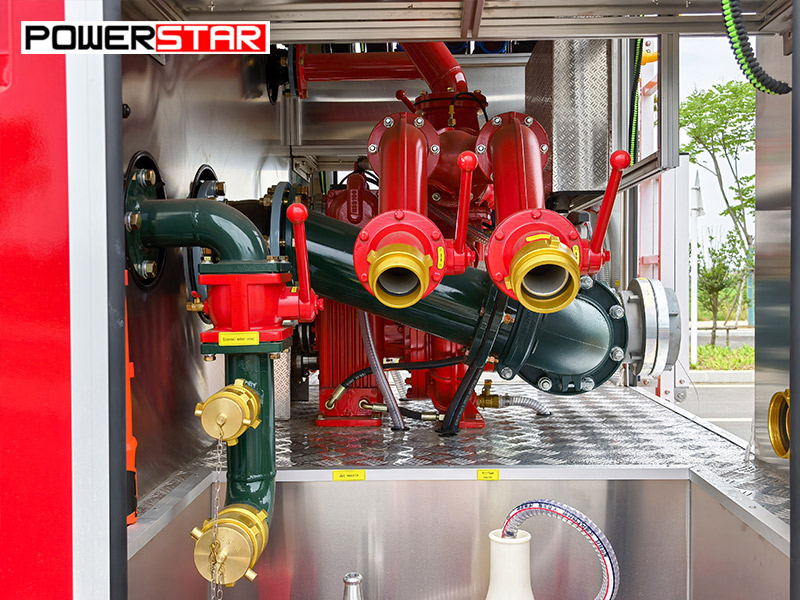

ติดตั้งปั๊มดับเพลิง CB10/60 ที่มีอัตราการไหลพิกัด 60 ลิตร/วินาที ที่ 1.0 MPa ในห้องปั๊มด้านหลัง ปั๊มนี้ออกแบบมาเพื่อประสิทธิภาพที่เชื่อถือได้ ให้แรงดันน้ำที่สม่ำเสมอเพื่อให้มั่นใจว่าสายดับเพลิงและหัวฉีดสามารถจ่ายน้ำหรือโฟมได้อย่างมีประสิทธิภาพในระยะทางไกลสำหรับการดับเพลิง

|
รุ่นปั๊มดับเพลิง |
อัตราการไหล |
แรงดัน |
แรงดันใช้งานสูงสุด |
แรงดันขาเข้าสูงสุดที่อนุญาต |
|
CB10/60 |
60 ลิตร/วินาที |
1.0MPa |
1.251 MPa |
0.4MPa |

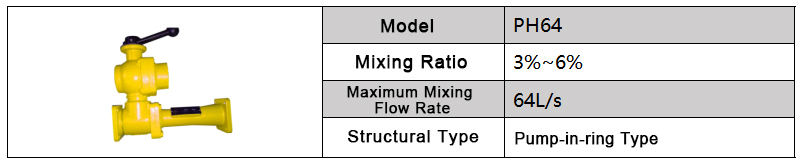

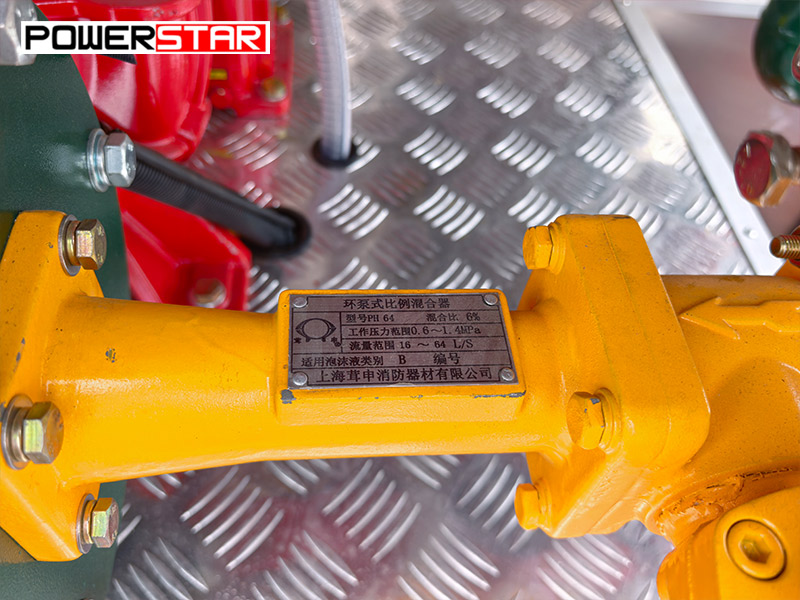

อุปกรณ์ผสมโฟมแบบปั๊มเข้าในวงแหวน PH64 อัตราส่วนการผสมปรับได้ตั้งแต่ 3% ถึง 6% อัตราการไหลผสมสูงสุด 64 ลิตร/วินาที ทำการผสมสารโฟมเข้มข้นกับน้ำโดยอัตโนมัติเพื่อการดับเพลิงประเภท B อย่างมีประสิทธิภาพ ใช้งานง่ายโดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก

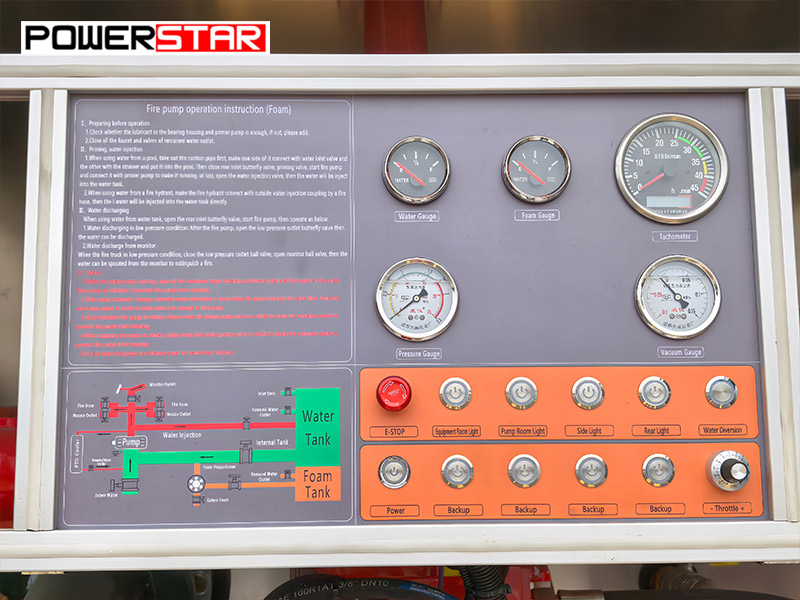

ประกอบด้วยคำแนะนำการใช้งาน แผนผังท่อของถัง มาตรวัดแรงดัน มาตรวัดระดับน้ำ มาตรวัดระดับโฟม ปุ่มหยุดฉุกเฉิน ระบบควบคุม PTO สวิตช์ไฟหลัก ระบบควบคุมปั๊ม ระบบควบคุมหัวฉีด และไฟส่องสว่างในช่องเก็บอุปกรณ์ การควบคุมทั้งหมดมีป้ายกำกับอย่างชัดเจนเพื่อการใช้งานที่สะดวก

» Ⅴ.ระบบหัวฉีดน้ำดับเพลิง :
หัวฉีดน้ำดับเพลิง PL8/48 ติดตั้งบนหลังคาห้องโดยสาร ให้ อัตราการไหล 48 ลิตร/วินาที โดยมีระยะฉีดน้ำ ≥70 เมตร และระยะฉีดโฟม ≥65 เมตร หัวฉีดรองรับทั้งรูปแบบลำตรงและแบบพ่นฝอยเพื่อการดับเพลิงที่ยืดหยุ่น

| รุ่นหัวฉีดน้ำดับเพลิง | อัตราการไหล | ระยะฉีด | แรงดันพิกัด | การหมุนปรับมุมเงย | การหมุนในแนวนอน |
| PL8/48 | 48 ลิตร/วินาที | น้ำโฟม ≥70 ม. ≥65 ม. | 0.8MPa | -35°~+70° |
0~360° |
» Ⅵ.อุปกรณ์ดับเพลิง :

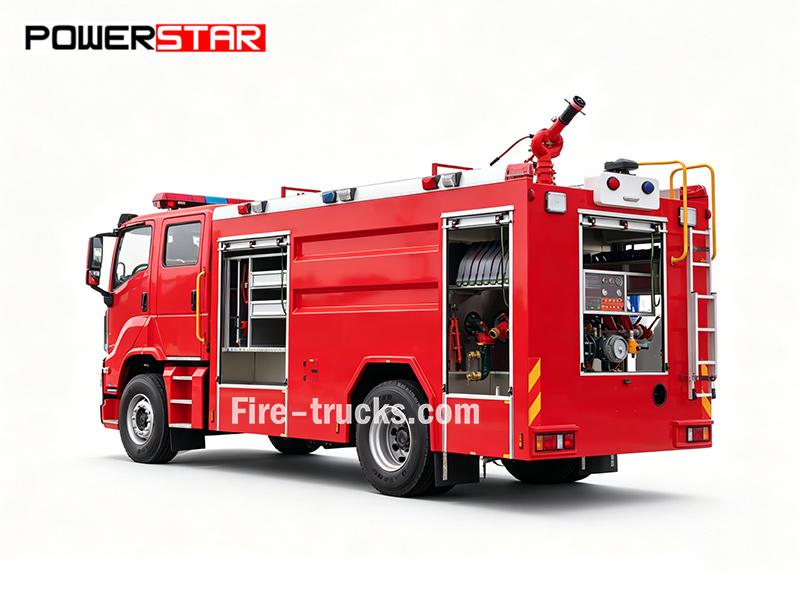

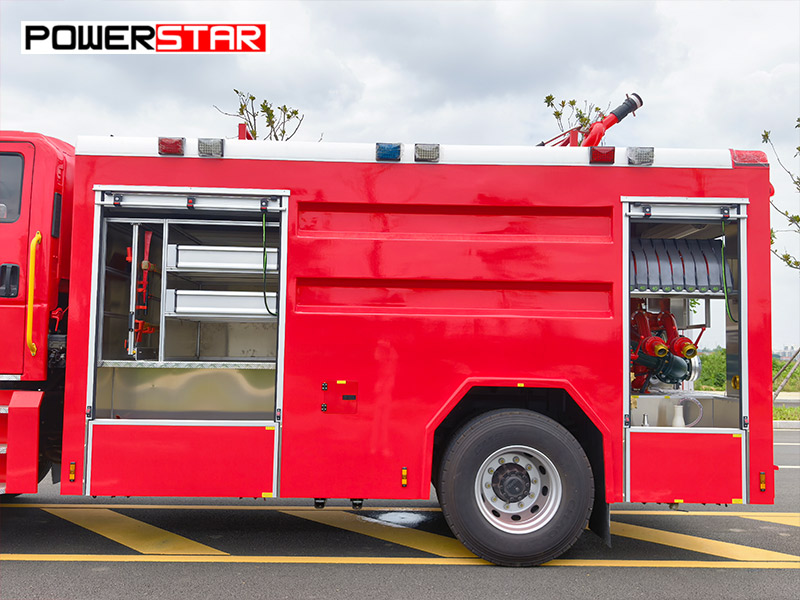

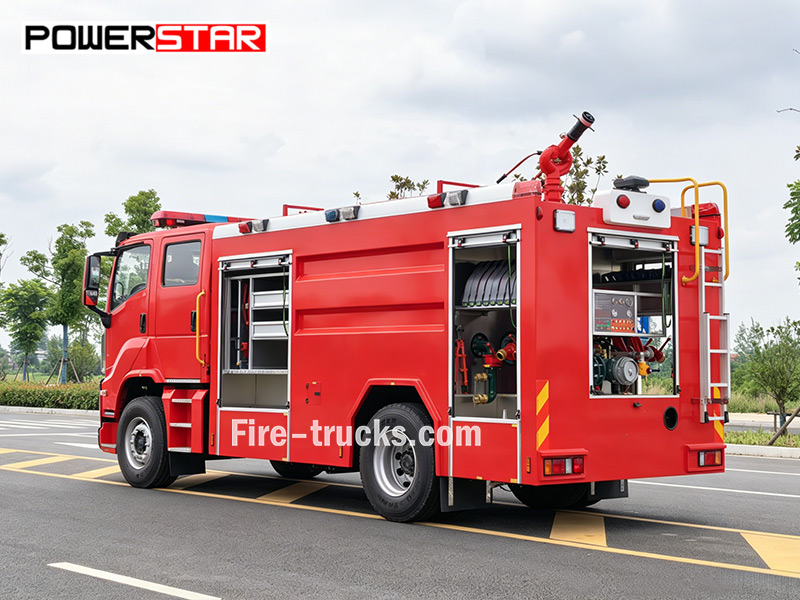

• ห้องเก็บอุปกรณ์
ติดตั้งอยู่ทั้งสองด้านของรถ ช่องเก็บอุปกรณ์เหล่านี้มาพร้อมชั้นวางอุปกรณ์และถาดจัดเก็บ ชั้นวางช่วยจัดระเบียบสายดับเพลิง ท่อดูด และปืนฉีดโฟมให้เป็นระเบียบ ถาดจัดเก็บช่วยให้เข้าถึงเครื่องมือ เช่น ประแจ ขวาน และชะแลง ได้อย่างรวดเร็ว เพิ่มประสิทธิภาพในการกู้ภัย

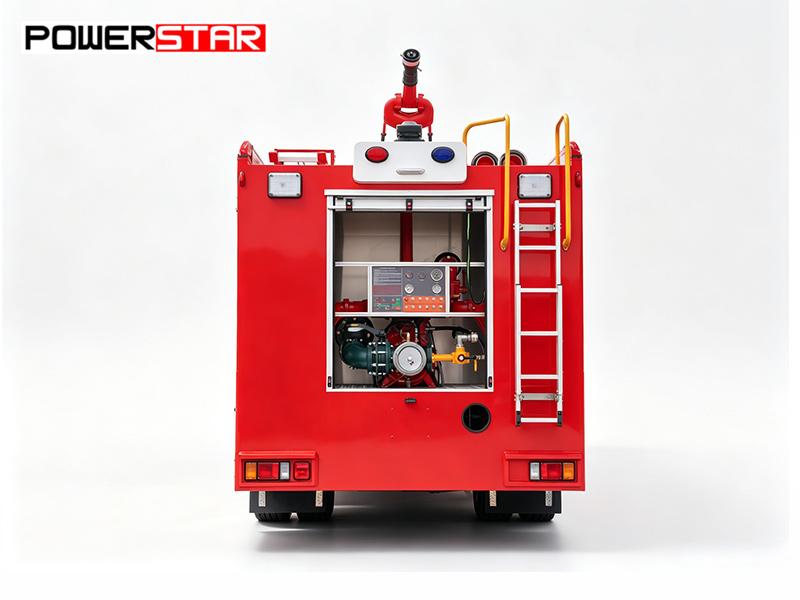

•ห้องปั๊ม :ติดตั้งปั๊มดับเพลิง CB10/60 แผงควบคุม เกจวัดแรงดัน เกจวัดสุญญากาศ และระบบไฟส่องสว่าง อุปกรณ์เสริมประกอบด้วยสายดับเพลิง สายดูด ข้อต่อ ตะแกรงกรอง หัวฉีดน้ำดับเพลิง ปืนฉีดโฟม ประแจสำหรับสายดูด และข้อลด

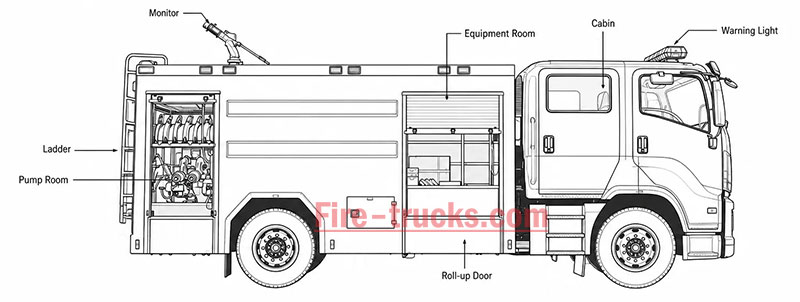

รถดับเพลิงฉุกเฉิน ISUZU GIGA มาพร้อมปั๊มดับเพลิง CB10/60 ที่ติดตั้งด้านท้าย และมอนิเตอร์ PL8/48 ที่ติดตั้งบนหลังคาห้องโดยสาร ถังน้ำมีความจุ 6,000 ลิตร และถังโฟมมีความจุ 2,000 ลิตร ติดตั้งบนแชสซี ISUZU GIGA 4×2 ที่แข็งแรง ขับเคลื่อนด้วยเครื่องยนต์ 6HK1-TCG61 กำลัง 240 แรงม้า อุปกรณ์มาตรฐานประกอบด้วยสายดับเพลิง ท่อดูด ข้อต่อ ปืนฉีดโฟม และชุดเครื่องมือครบชุด อุปกรณ์เพิ่มเติมประกอบด้วยชุดส่งกำลัง PTO แบบแซนด์วิช ระบบท่อ กล่องอุปกรณ์ กล่องปั๊ม บันไดเหยียบแบบพับ และระบบไฟฟ้า นอกจากนี้ยังติดตั้งเครื่องผสมสัดส่วนโฟม PH64 (อัตราส่วนผสม 3%-6% อัตราการไหลสูงสุด 64 ลิตร/วินาที) สำหรับการผสมโฟมอัตโนมัติ รายละเอียดข้อมูลจำเพาะทั้งหมดแสดงด้านล่าง:

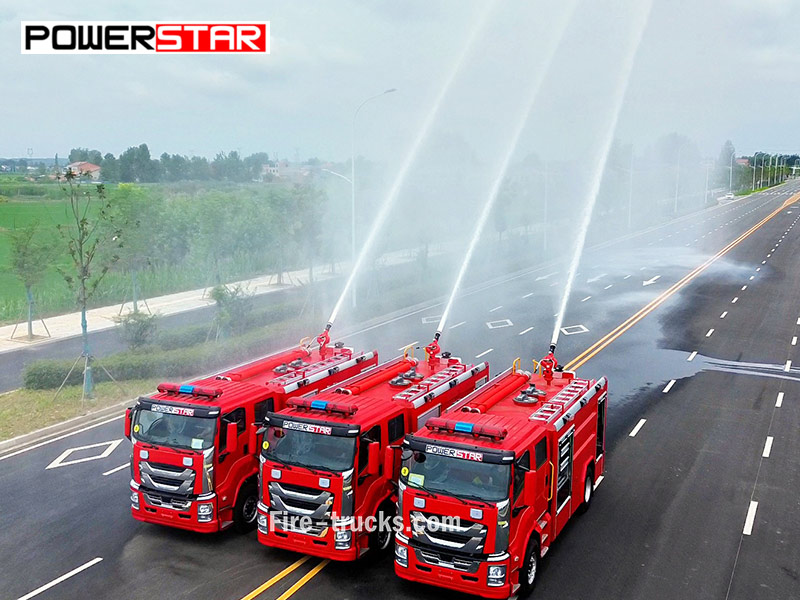

» Ⅶ.การทดสอบอัตราการไหลและแรงดันน้ำ:

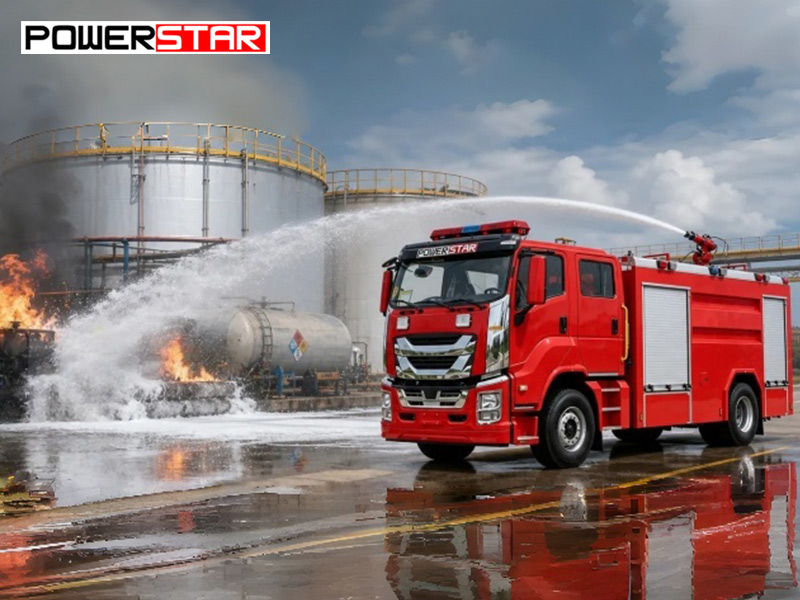

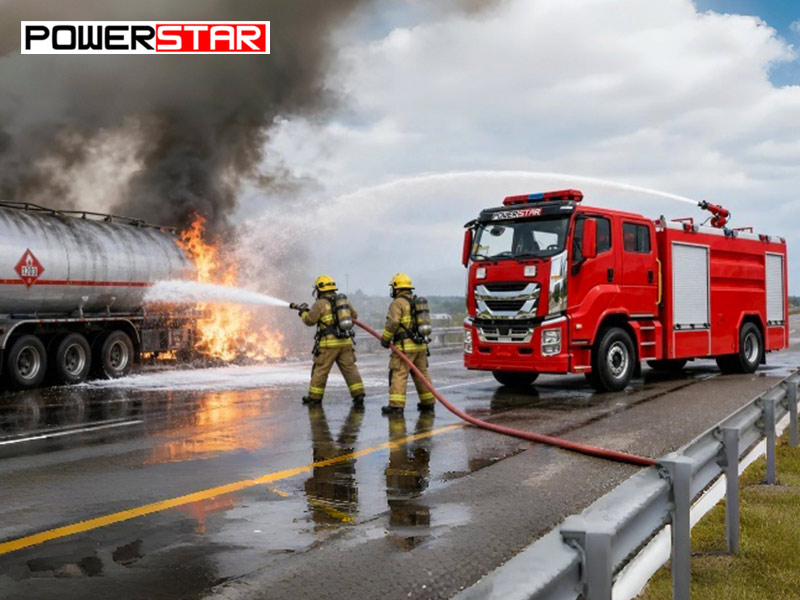

» Ⅷ.สถานการณ์การใช้งาน:
