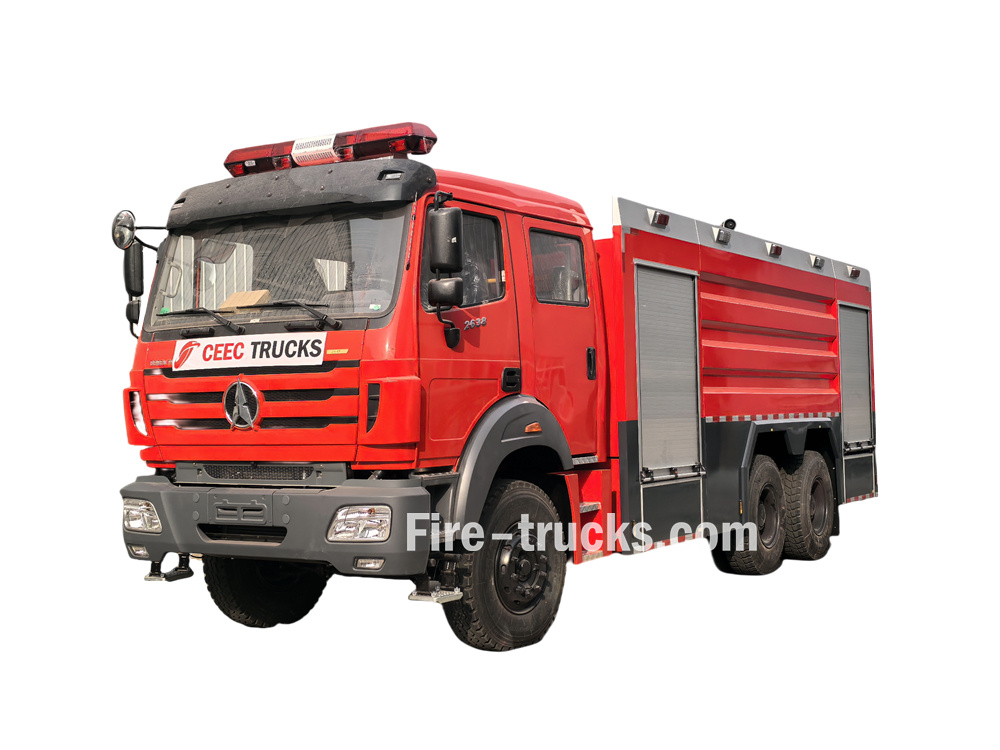

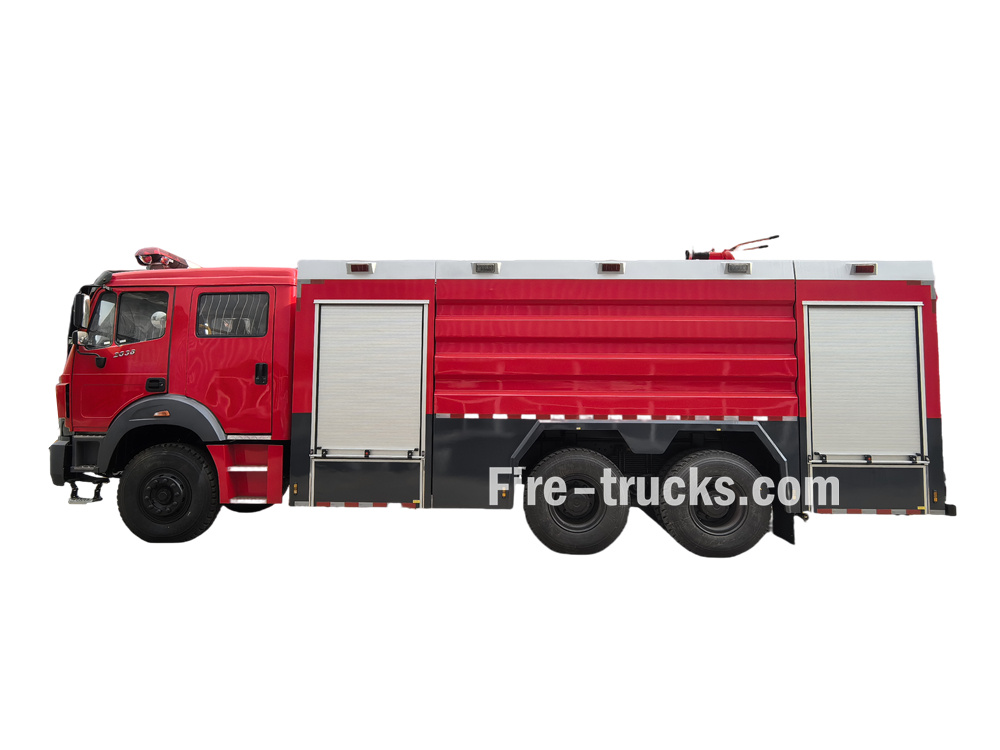

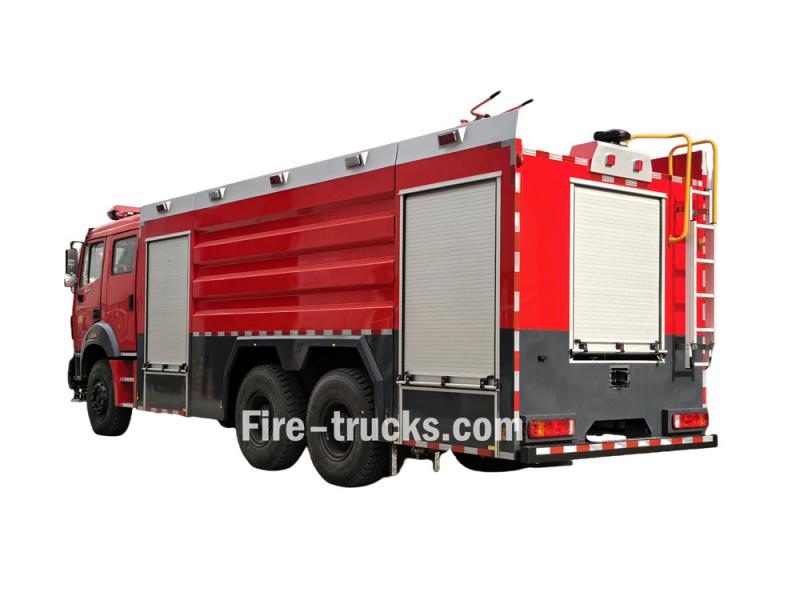

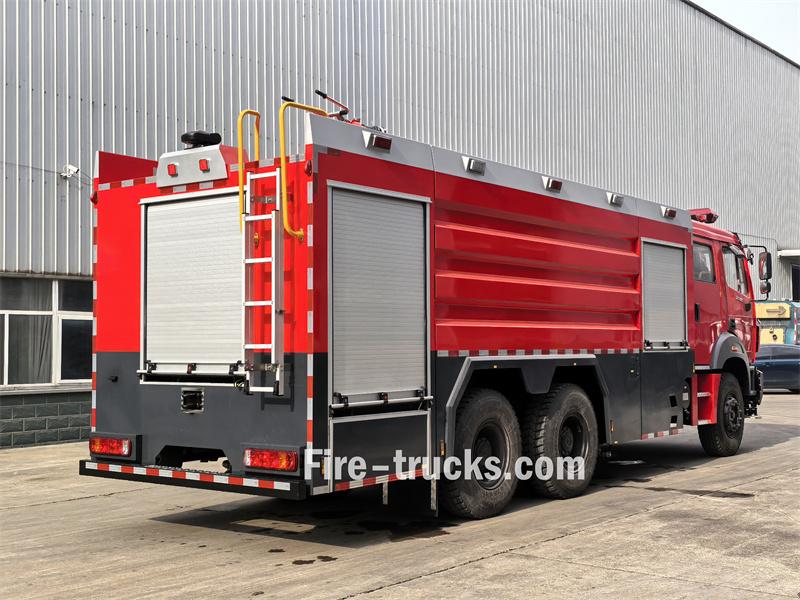

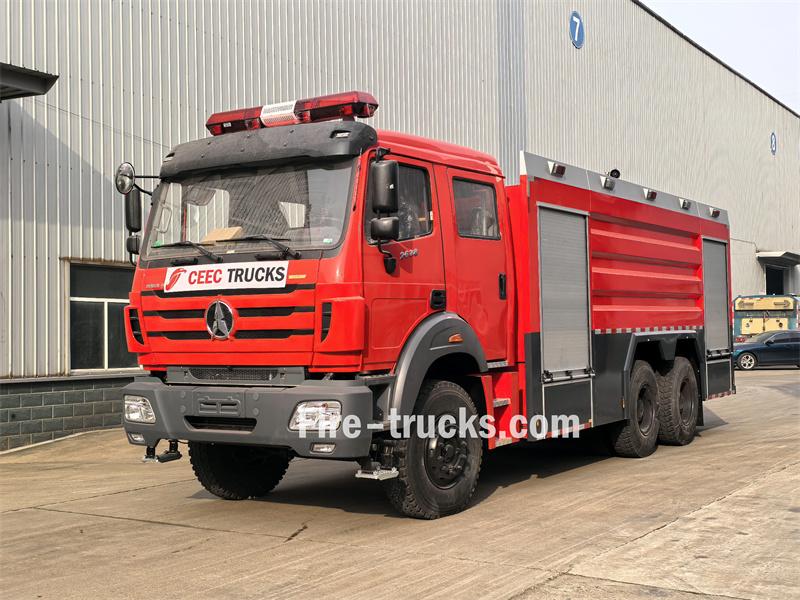

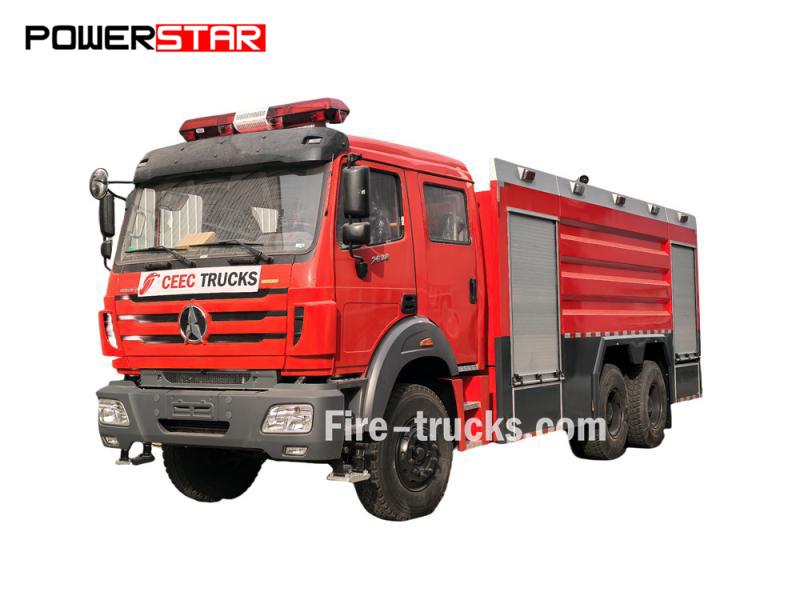

รถดับเพลิงกู้ภัย Beiben 2638 พร้อมถังโฟม

รถดับเพลิง Beiben 2638 6x4 ติดตั้งเครื่องยนต์ Weichai WP10.380E32 และเกียร์ FAST 12JS160T ส่วนหน้าของกระบะเป็นช่องเก็บอุปกรณ์ที่มีผนังอลูมิเนียมอัลลอยด์กันลื่น ส่วนกลางเป็นที่ตั้งของถังเก็บน้ำเหล็กกล้าคาร์บอนขนาด 10 ลูกบาศก์เมตร และถังเก็บโฟมขนาด 2 ลูกบาศก์เมตร ส่วนท้ายเป็นห้องปั๊มที่ติดตั้งปั๊มดับเพลิง CB10/60-RS แผงควบคุม สายดับเพลิง และอุปกรณ์ต่างๆ เช่น ถังเก็บน้ำ หัวฉีดดับเพลิง และปืนฉีดโฟม ติดตั้งมอนิเตอร์ดับเพลิง PL8/48 ไว้บนหลังคากระบะ

แชสซีรถบรรทุก:
BEIBEN 2638
กำลังการทำงาน:
10000L water tank+2000L foam tank
กำลังเครื่องยนต์:
380HP/WP10.380E32
ปั๊มดับเพลิง:
CB10/60-RS
อัตราการไหลของปั๊ม:
60L/s
ความกดดันในการทำงาน:
1.0MPa
หัวฉีดดับเพลิง:
PL8/48
ตรวจสอบการไหลของข้อมูล:
48L/s
ช่วงมอนิเตอร์:
water ≥70m, foam ≥60m

หมวดหมู่ผลิตภัณฑ์

สร้างรถดับเพลิงของคุณเองได้เลยตอนนี้

เรามุ่งมั่นที่จะจัดหา รถดับเพลิงคุณภาพสูงสุดให้กับลูกค้าทั่วโลก พันธมิตรที่ไว้ใจได้และดีที่สุดของคุณตลอดไป

ติดต่อเรา

ผลิตภัณฑ์ใหม่

♦ BEIBEN 2638 ไฟร์ กู้ภัย รถบรรทุกพร้อมถังโฟม ♦

Beiben 2638 fire rescue truck with foam tank

» Ⅰ. พารามิเตอร์ผลิตภัณฑ์ :

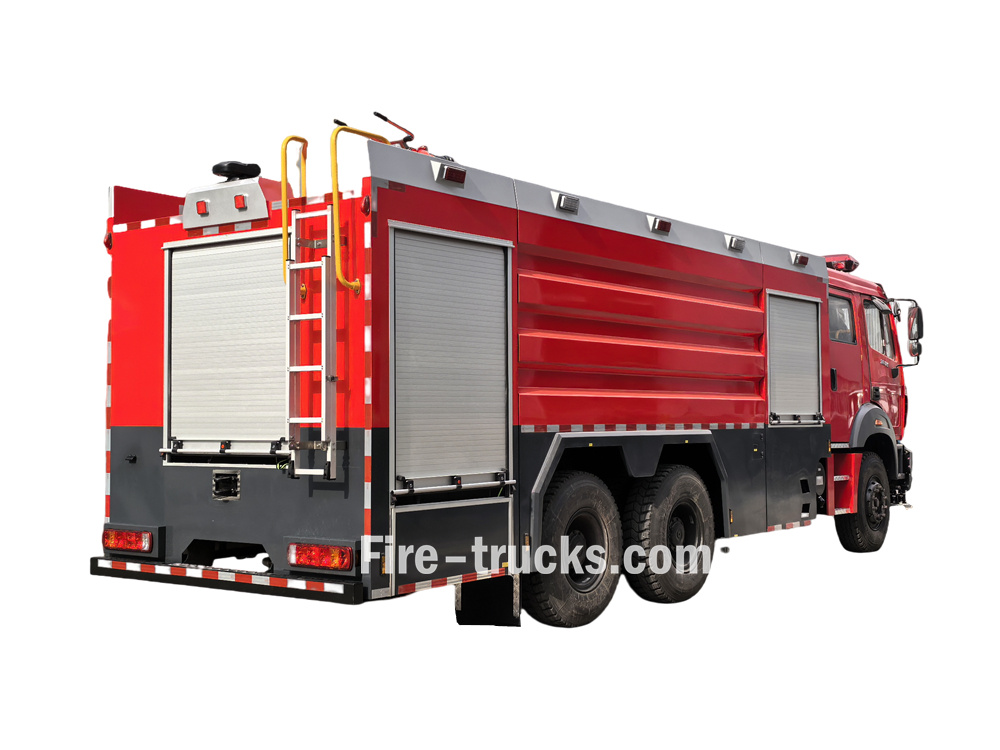

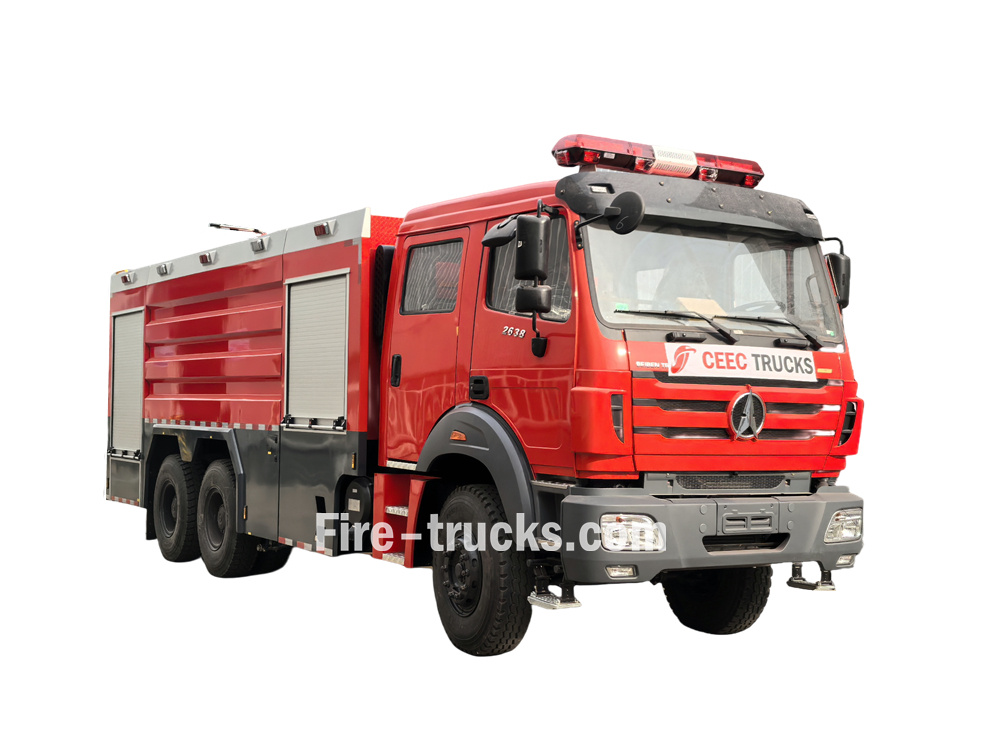

รถดับเพลิงโฟมน้ำ Beiben 6x4 ขนาด 12000 ลิตร
ทั่วไป	ความสามารถในการทำงาน	ถังเก็บน้ำ 10,000 ลิตร, ถังเก็บโฟม 2,000 ลิตร
	แชสซีรถบรรทุก	บีเบน 2638 6x4
	ขนาดโดยรวม	9830x2540x3630 มม.
	กำลังเครื่องยนต์	380 แรงม้า / WP10.380E32
	ปั๊มดับเพลิง	ซีบี10/60-อาร์เอส

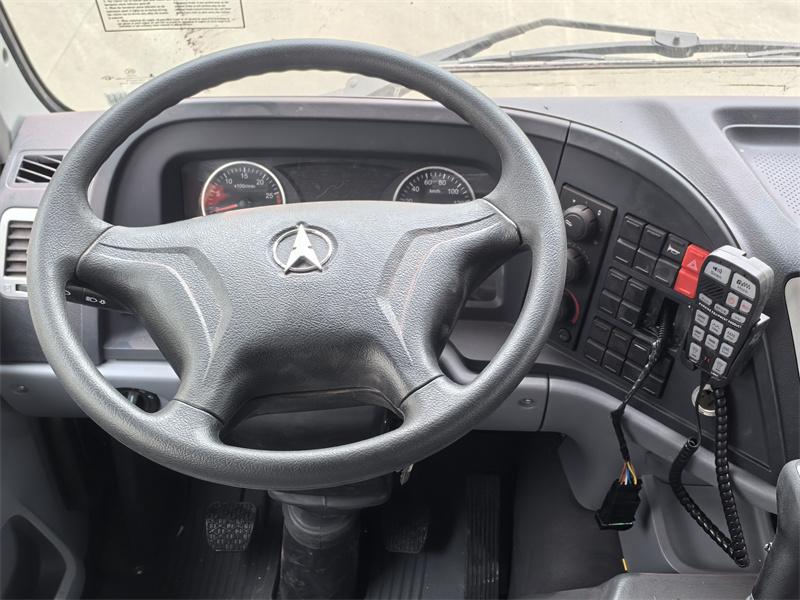

ตัวถัง	ห้องโดยสาร	BEIBEN NG80B ห้องโดยสารยาว/หลังคาแบน/พวงมาลัยซ้าย
	ฐานล้อ	4450+1450 มม.
	ประเภทไดรฟ์	6x4
	เครื่องยนต์	WP10.380E32, ยูโร 3; 9.726 ลิตร 1600 นิวตันเมตร
	การแพร่เชื้อ	FAST, 12JS160T, 12 เกียร์เดินหน้า & 2 เกียร์ถอยหลัง
	ยาง	12.00R20 ,10+1ล้อ
	น้ำหนักรวม/ น้ำหนักรถเปล่า	26000/ 14500 กก.
	ถังเชื้อเพลิง	400 ลิตร
	คลัตช์	คลัตช์ไดอะแฟรมเสริมแรง
ปั๊มดับเพลิง	แบบอย่าง	ซีบี10/ 60-RS
	ความดัน	1.0 เมกะปาสคาล
	แรงดันใช้งานสูงสุด	1.082 เมกะปาสคาล
	แรงดันขาเข้าสูงสุดที่อนุญาต	0.4 เมกะปาสคาล
	ฟลักซ์	60 ลิตร/วินาที
	ความสูงในการดูดสูงสุด	7 เมตร
	ความเร็วที่กำหนด	3200 ± 50 รอบ/นาที
	อัตราส่วนความเร็ว	1:1.103
	เวลาผันน้ำ	≤ ยุค 50
เครื่องผสมน้ำสำหรับทำโฟม	แบบอย่าง	พีเอช64-อาร์เอส
	อัตราส่วนการผสม	6%
	ช่วงแรงดันใช้งาน	0.6 ～ 1.4 เมกะปาสคาล
	ช่วงการไหล	16 ～ 64 ลิตร/วินาที
	ประเภทของของเหลวที่เกิดฟองที่เหมาะสม	หมวดหมู่ B
เครื่องตรวจสอบเพลิงไหม้	แบบอย่าง	PL8/48
	ไหล	48 ลิตร/วินาที
	แรงดันใช้งานที่กำหนด	0.8 เมกะปาสคาล
	แรงดันใช้งานสูงสุด	1.0 เมกะปาสคาล
	พิสัย	น้ำ	≥ 70 ม
		โฟม	≥ 60 เมตร
	การหมุนของสนาม	- 45 ～ +70°
	การหมุนในแนวนอน	0 ～ 360°
ท่อดูด	125*2ม.,4รูป
การกำหนดค่ามาตรฐาน	อุปกรณ์มาตรฐานครบครัน: สายดับเพลิง, ตัวกรอง, ข้อต่อ, ประแจ, ปืนฉีดน้ำ/โฟม, ชุดเครื่องมือพื้นฐาน, คู่มือภาษาอังกฤษ……

---- - วัสดุสำหรับรถบรรทุกน้ำมัน : เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมอลูมิเนียม, วัสดุ PP

----- ปั๊มดับเพลิง : ขึ้นอยู่กับตัวถังของเรือบรรทุกน้ำมันและระยะการพ่นสารเคมี (ตัวเลือกเสริมจากอเมริกา) ดาร์ลีย์ ยี่ห้อ

----- ไม่จำเป็น: ท่อ, ม้วนสายยาง, บันไดอลูมิเนียม, ข้อต่อ (แบบจีน, ยุโรป, อเมริกา)

» Ⅱ. คุณสมบัติหลัก :

★ เครื่องยนต์ WEICHAI 380 แรงม้าทรงพลัง + เกียร์ FAST 12JS160T วิ่ง 100,000 กม. โดยไม่มีปัญหา

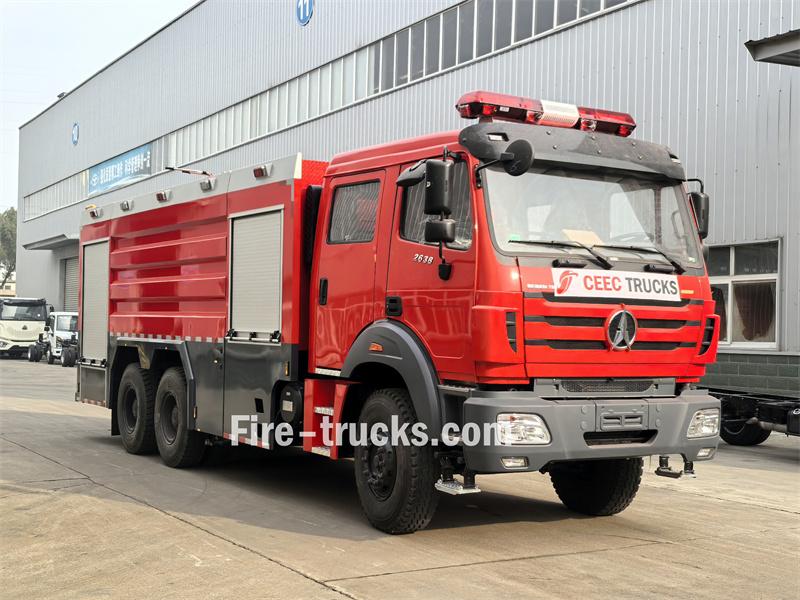

★ ห้องโดยสาร BEIBEN 2638 6x4 ดีไซน์แบบยุโรป

★ ปั๊มดับเพลิง CB10/60 ชื่อดังของจีน เชื่อถือได้สูงมาก

★ สามารถปรับแต่งความจุของถังได้

แผนกวิจัยและพัฒนาของ POWERSTAR สำหรับการออกแบบ:

สามารถปรับแต่งรูปลักษณ์ได้ 100% ออกแบบความจุของรถบรรทุกน้ำและโฟมดับเพลิง กล่องเก็บอุปกรณ์ดับเพลิง และขนาดรถบรรทุกทั้งคันได้ตามต้องการ .

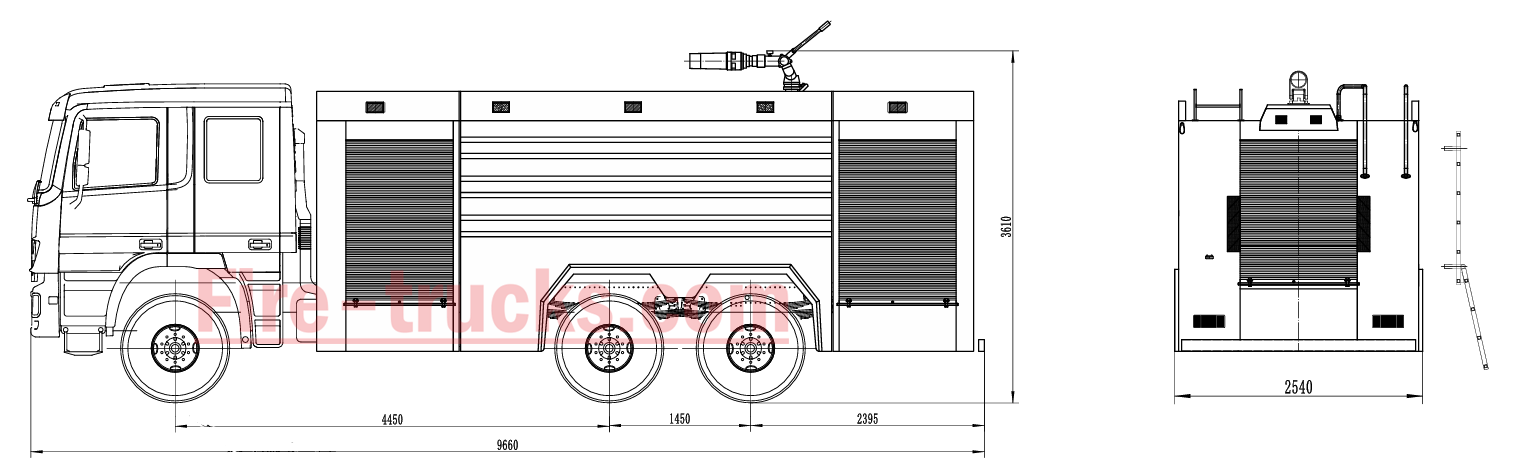

Technical drawing of BEIBEN 6x4 foam fire truck

» Ⅲ. ระบบตัวถัง:

• รุ่นตัวถัง: ไบเบน NG80B 2638

• ประเภทไดรฟ์: ระบบขับเคลื่อน 6x4 (เพลาหลังคู่)

• ระยะฐานล้อ: 4450+1450 มม.

• น้ำหนักรวมของรถ: น้ำหนัก 26 ตัน, น้ำหนักรถเปล่า: 14500 กก.

• ขนาดโดยรวม: 9830×2540×3630 มม.

• ยางรถยนต์: 12.00R20, ล้อ 10+1

• เครื่องยนต์: ไว่ชัย WP10.380E32

เครื่องยนต์ดีเซล 6 สูบเรียง ปริมาตรกระบอกสูบ 9.726 ลิตร

กำลังไฟฟ้าที่กำหนด: 280 กิโลวัตต์ (ประมาณ 380 แรงม้า)

ผ่านมาตรฐานการปล่อยมลพิษ China III แรงบิดสูงสุด 1600 นิวตันเมตร แรงบิดสำรองเหลือเฟือ ปรับตัวได้ดีในสภาพถนนที่ซับซ้อน

• การแพร่เชื้อ: เร็ว 12JS160T

ระบบเกียร์ธรรมดา 12 สปีด อัตราทดเกียร์แรกสูง ปีนป่ายได้ดี และออกตัวแรงได้ดีเยี่ยม

การทำงานราบรื่น ความน่าเชื่อถือสูง

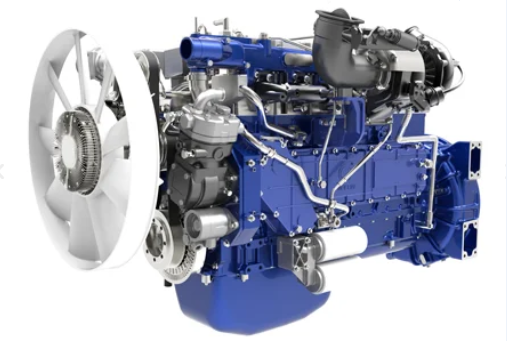

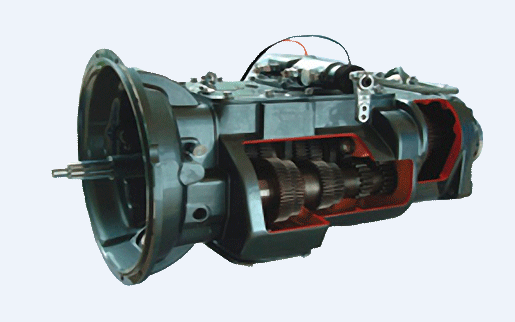

WP10.380E32 engine FAST 12JS160T gearbox

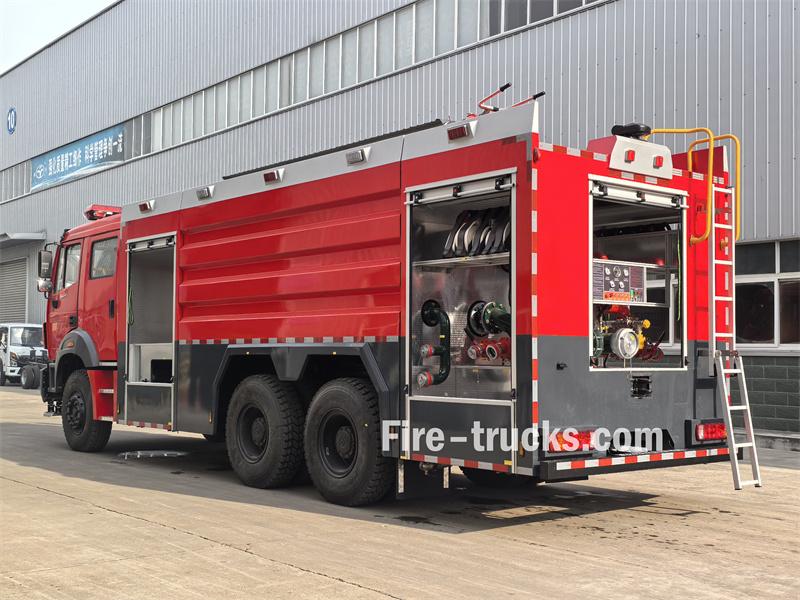

» Ⅳ . โครงสร้างส่วนบนและการจัดวางฟังก์ชันการทำงาน :

★ ห้องอุปกรณ์ด้านหน้า

• วัสดุ: ผนังทั้งสี่ด้านทำจากแผ่นอลูมิเนียมอัลลอยด์ลายกันลื่น น้ำหนักเบาและทนทานต่อการกัดกร่อน

• อุปกรณ์จัดเก็บ:

o เครื่องมือทำลายล้าง: ขวานดับเพลิง, ค้อน, จอบ, พลั่ว; ประแจดับเพลิงสำหรับพื้น/ใต้ดิน, เหล็กงัด ฯลฯ

อุปกรณ์ป้องกันตัว: ชุดดับเพลิง, ที่คลุมสายดับเพลิง, สะพานดับเพลิง, ชุดปฐมพยาบาล ฯลฯ

อุปกรณ์ดับเพลิง: เครื่องดับเพลิงชนิดผงแห้ง

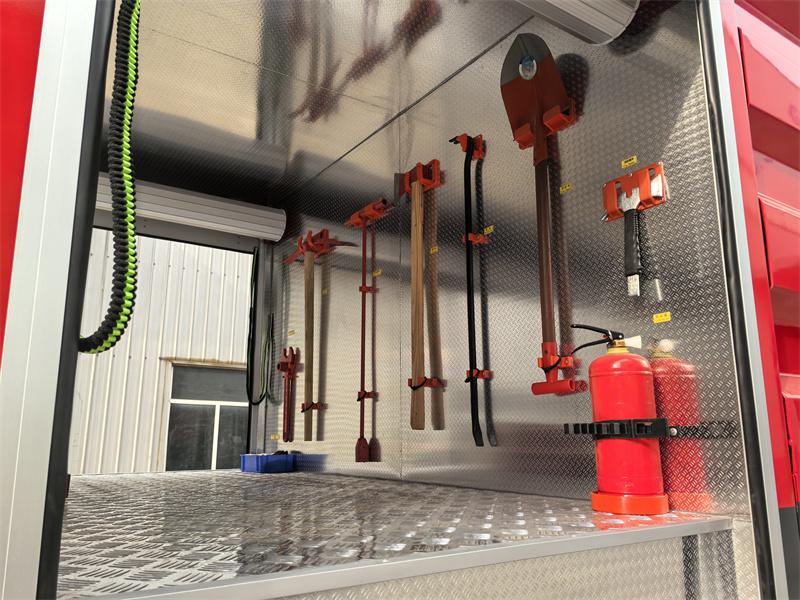

Front Equipment Room

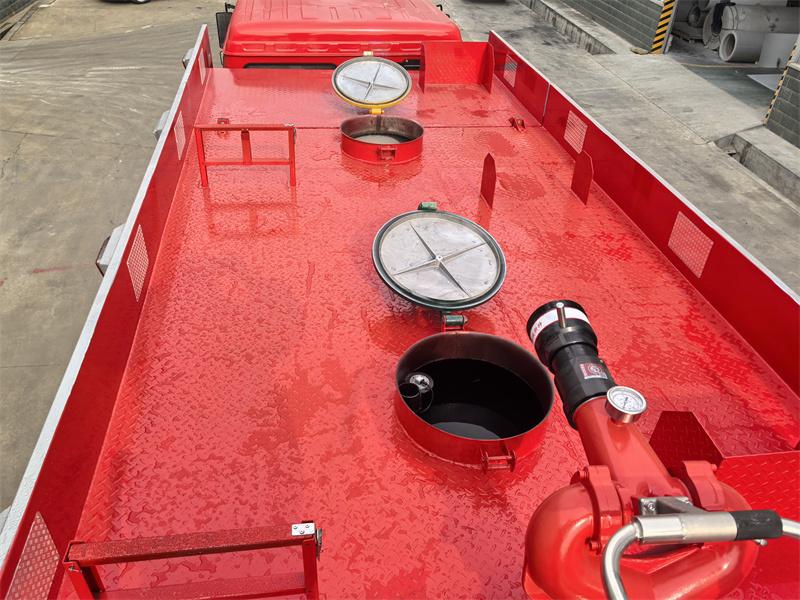

★ ระบบถังของเหลวกลาง

• ถังเก็บน้ำ: ความจุ 10 ลูกบาศก์เมตร ทำจากเหล็กกล้าคาร์บอน ทนทานต่อการกัดกร่อน พร้อมแผ่นกั้นภายใน

• ถังโฟม: ความจุ 2 ลูกบาศก์เมตร ระบบท่อแยกอิสระ สามารถใช้เตรียมส่วนผสมโฟมได้

• ทางเข้า: อินเทอร์เฟซแบบเชื่อมต่อด่วน รองรับการต่อกับหัวจ่ายน้ำดับเพลิงหรือระบบจ่ายน้ำ

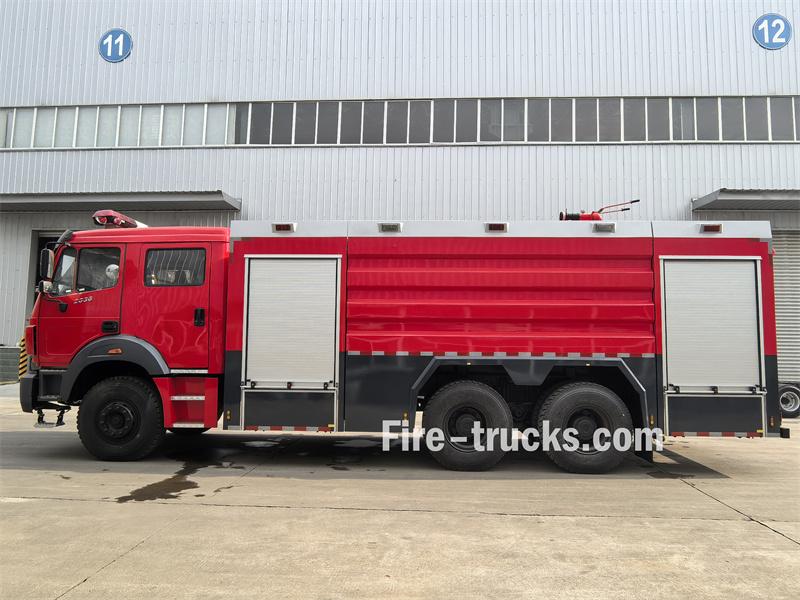

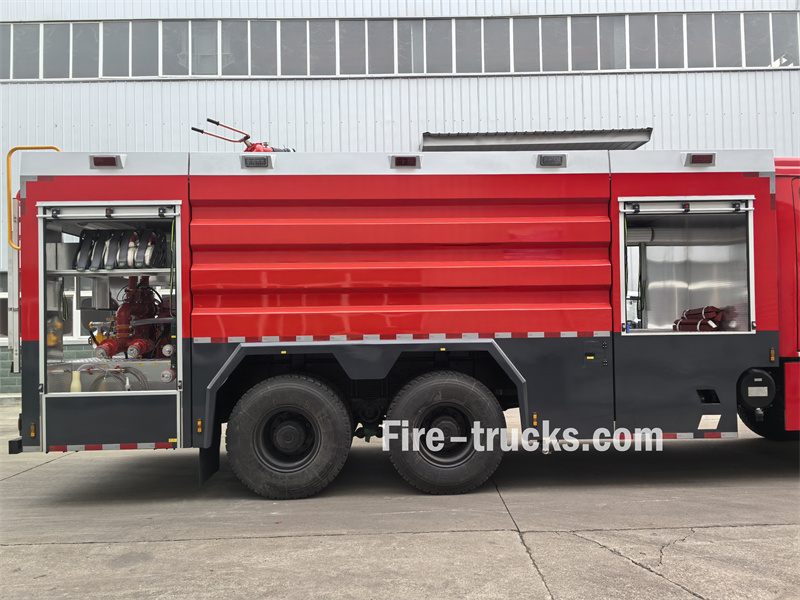

Beiben 6x4 WP10.380E32 engine fire truck

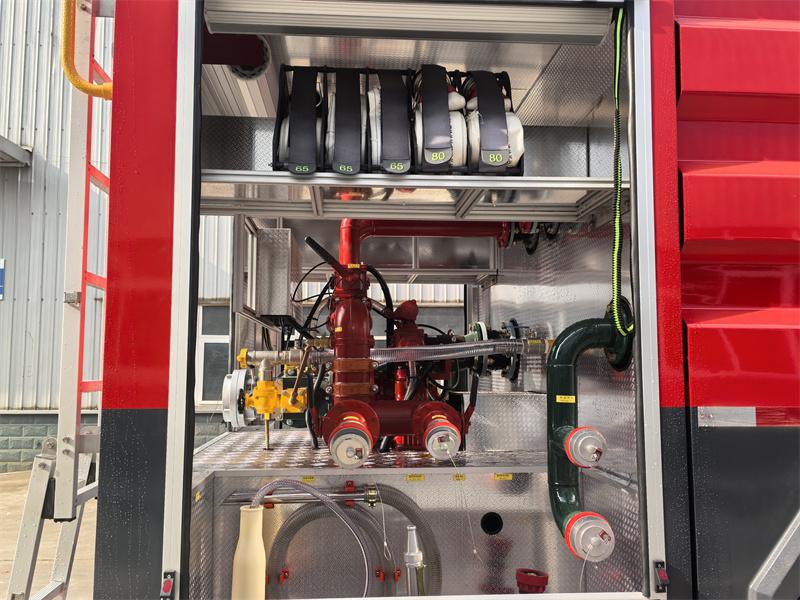

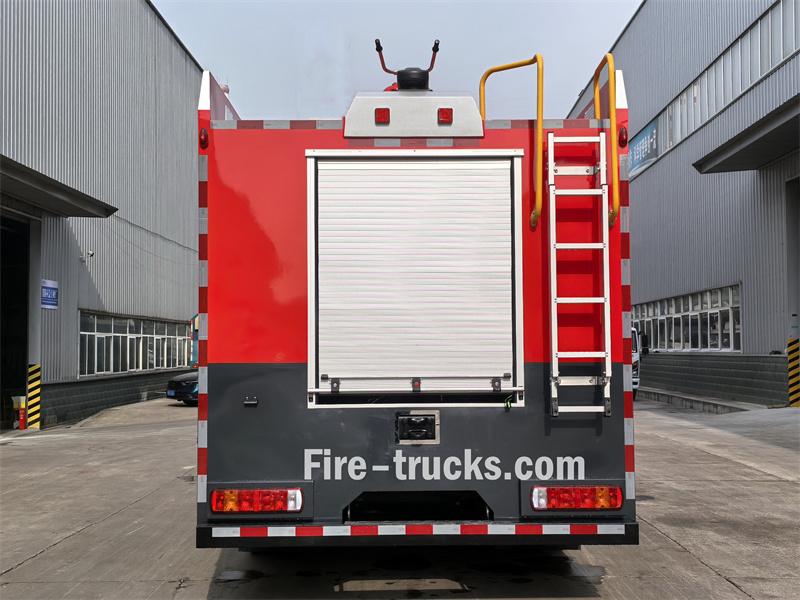

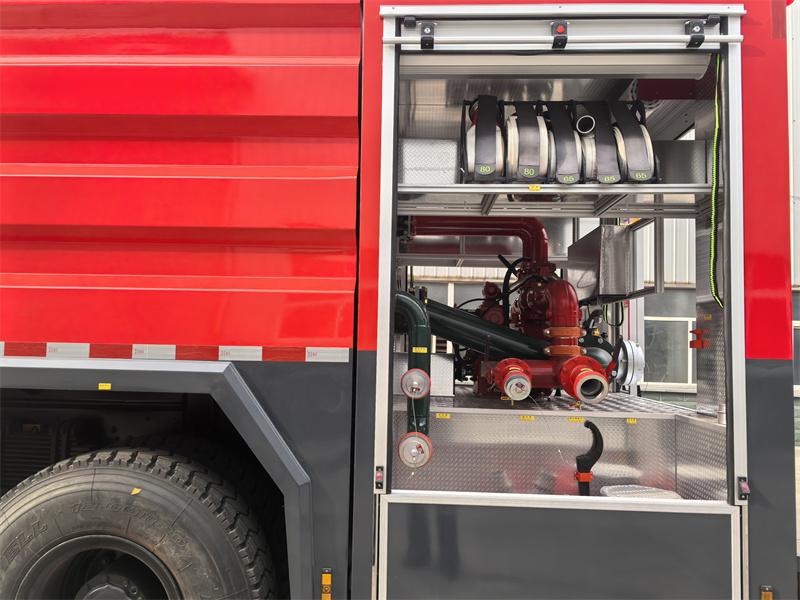

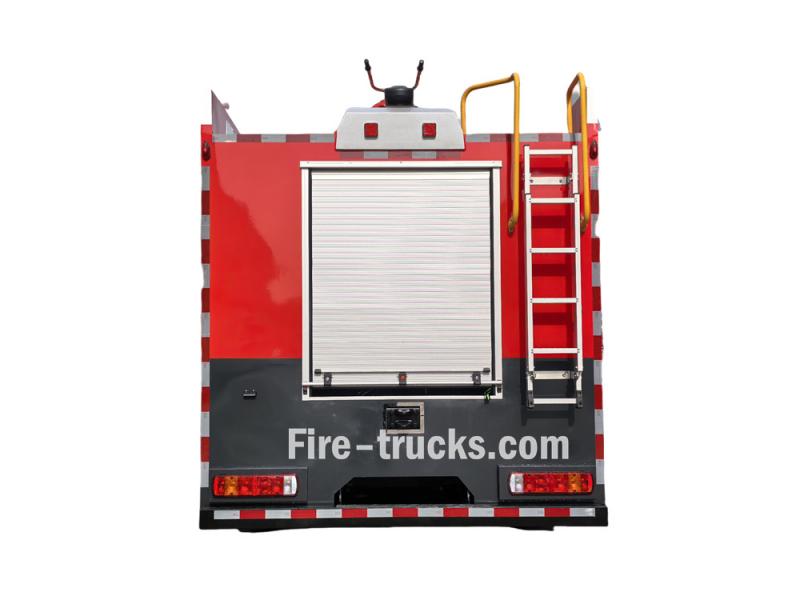

★ ห้องปั๊มด้านหลัง

• ปั๊มดับเพลิง: ปั๊มดับเพลิงแรงดันปานกลางและต่ำชนิด CB10/60-RS

อัตราการไหล: 60 ลิตร/วินาที ที่ 1.0 MPa

ความเร็วรอบเพลาปั๊ม: 3200±50 รอบ/นาที, กำลังไฟ: 99.71 กิโลวัตต์

o เวลาในการเตรียมใช้งาน ≤50 วินาที พร้อมอุปกรณ์ดูดอากาศในตัว

• แผงควบคุม: เครื่องวัดความดันแบบรวมในตัว, เครื่องวัดความเร็วรอบ, เครื่องวัดระดับน้ำ, เครื่องวัดระดับโฟม ฯลฯ

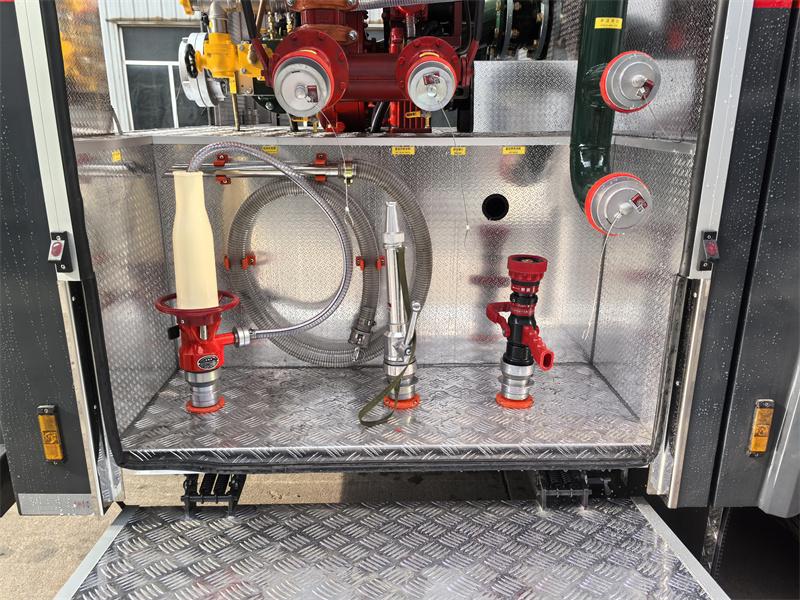

• พื้นที่จัดเก็บอุปกรณ์:

o สายดับเพลิง: สายดับเพลิงหลายเส้น (รวมถึงข้อต่อแบบถอดเร็ว)

• อุปกรณ์เสริม: อุปกรณ์เก็บน้ำ, ตัวกรองน้ำ, ตัวจ่ายน้ำ, หัวฉีดดับเพลิง, หัวฉีดโฟม, สายดูดโฟม, ประแจขันสายดูด, ข้อต่อลดขนาด ฯลฯ

รุ่นปั๊มดับเพลิง	ไหล	ความดัน	แรงดันใช้งานสูงสุด	แรงดันขาเข้าสูงสุดที่อนุญาต
ซีบี10/60-อาร์เอส	60 ลิตร/วินาที	1.0 เมกะปาสคาล	1. 082MPa	0.4 เมกะปาสคาล

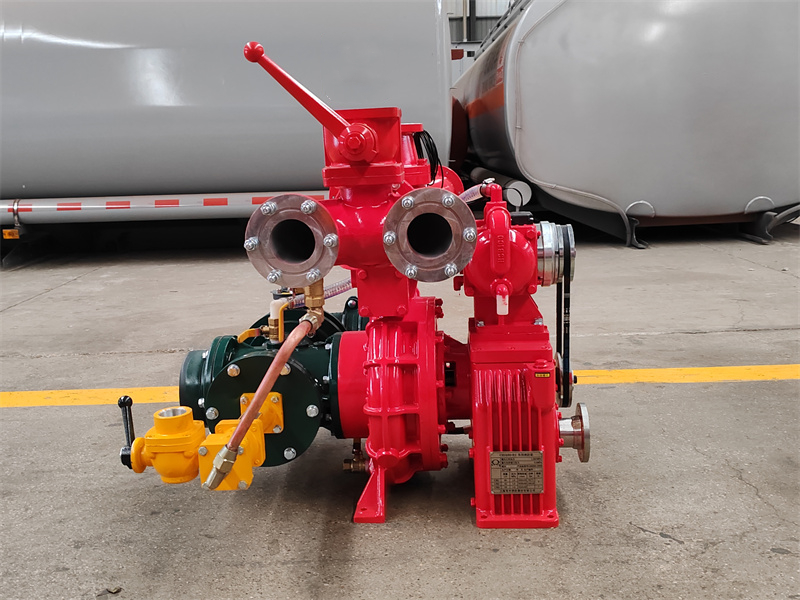

CB10/60-RS Fire pump

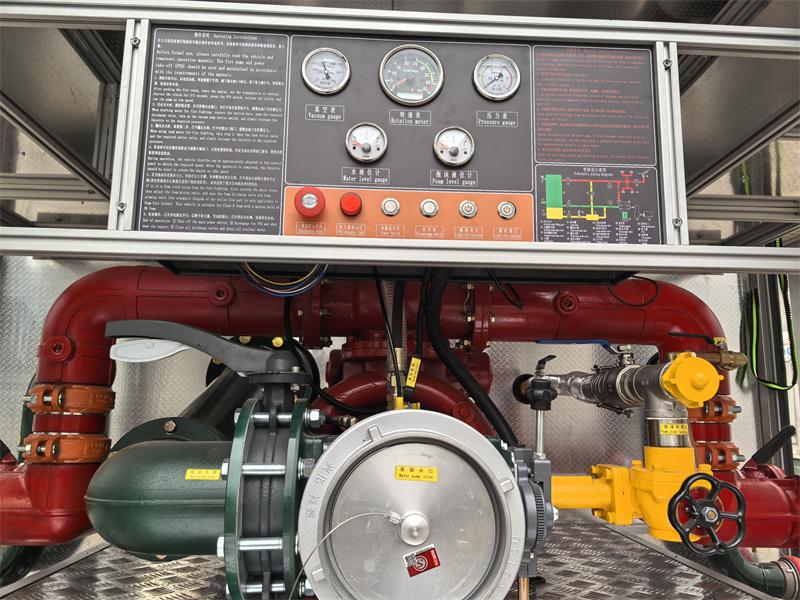

แผงควบคุม: ประกอบด้วยคู่มือการใช้งาน ข้อควรระวัง แผนภาพท่อถัง เกจวัดสุญญากาศ มาตรวัดความเร็วรอบ เกจวัดความดัน เกจวัดระดับน้ำ เกจวัดระดับโฟม สวิตช์หยุดฉุกเฉิน ไฟแสดงสถานะ PTO สวิตช์ไฟหลัก สวิตช์ปั๊มสุญญากาศ ไฟด้านข้าง ไฟห้องอุปกรณ์ และปุ่มอื่นๆ

Control panel

» Ⅴ . ระบบตรวจสอบเพลิงไหม้:

• แบบอย่าง: หัวฉีดดับเพลิงแบบสองวัตถุประสงค์ PL8/48 สำหรับฉีดน้ำและโฟม อัตราการไหล 48 ลิตร/วินาที ระยะการฉีดพ่น ≥70 เมตร (น้ำ) ≥60 เมตร (โฟม) หมุนได้ 360 องศา มุมเงย -45° ถึง +75°

• วิธีการควบคุม: สามารถพ่นน้ำหรือโฟมได้ กระบอกพ่นโฟมสามารถถอดออกเพื่อใช้เป็นปืนฉีดน้ำได้ นอกจากนี้ยังมีฟังก์ชั่นการพ่นแบบเป็นจังหวะและการพ่นกระแสตรง สามารถระบุตำแหน่งแหล่งกำเนิดไฟได้อย่างรวดเร็ว เหมาะสำหรับเหตุเพลิงไหม้ที่อาคารสูงหรือการดับเพลิงในพื้นที่ขนาดใหญ่

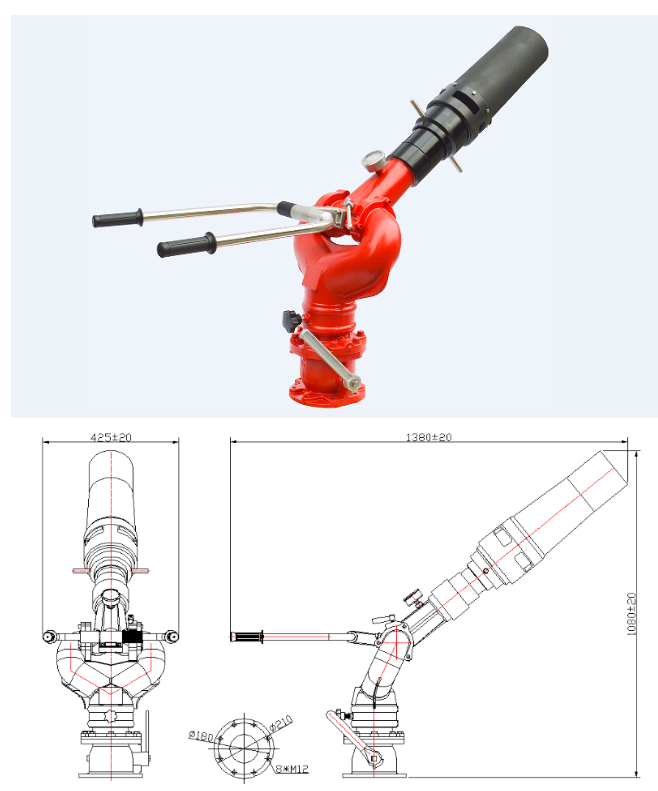

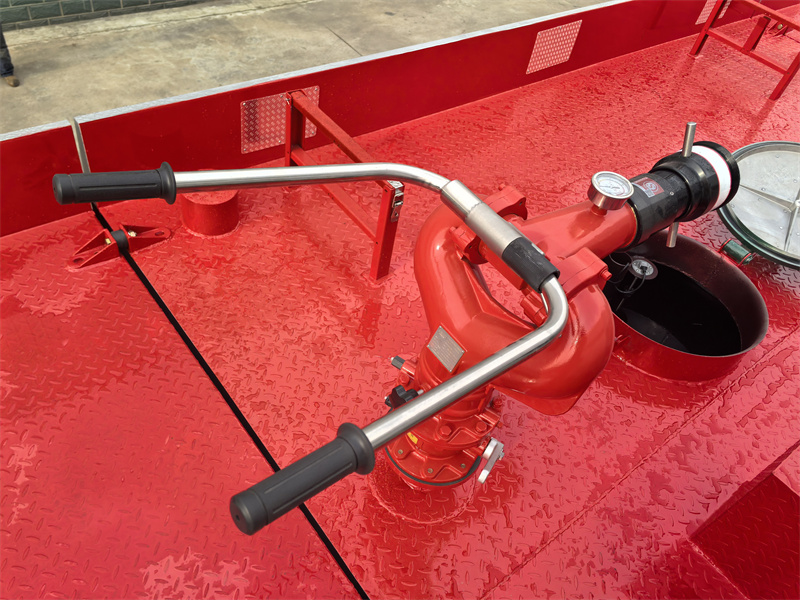

PL8/48 fire monitor

PL8/32 fire monitor

รุ่นมอนิเตอร์ดับเพลิง

ไหล

พิสัย

แรงดันที่กำหนด

การหมุนของสนาม

การหมุนในแนวนอน

น้ำหนัก

PL8/48

48 ลิตร/วินาที

น้ำลึก ≥70 เมตร

โฟม ≥60 ม.

0.80 เมกะปาสคาล

-45°～+70°

0～360°

27 กก.

» Ⅵ . การทดสอบก่อนการจัดส่ง:

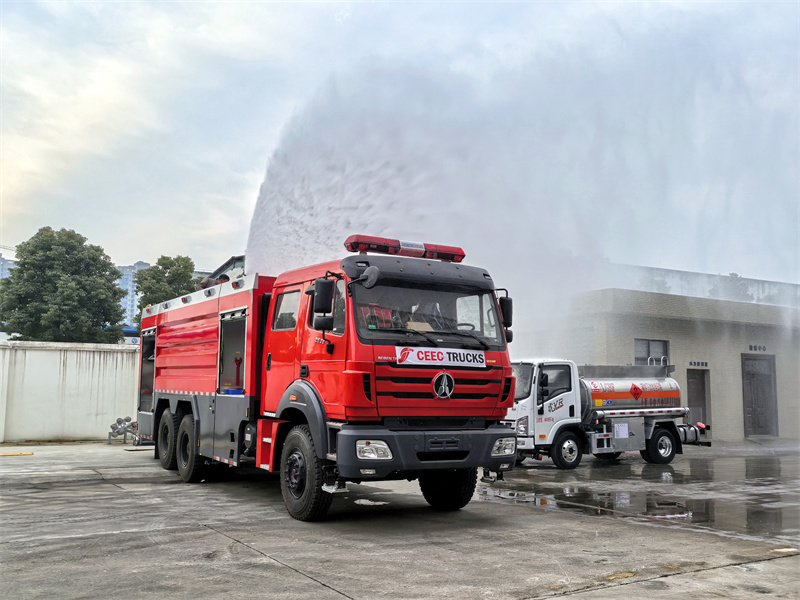

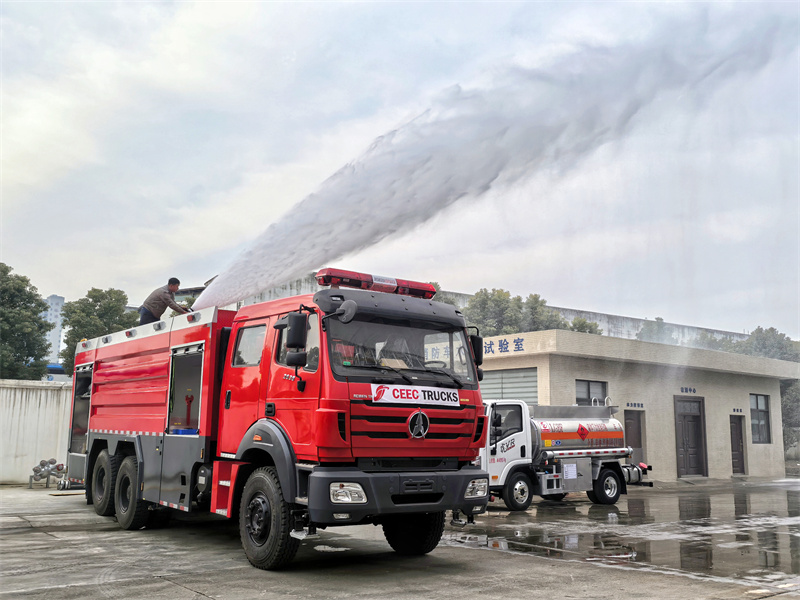

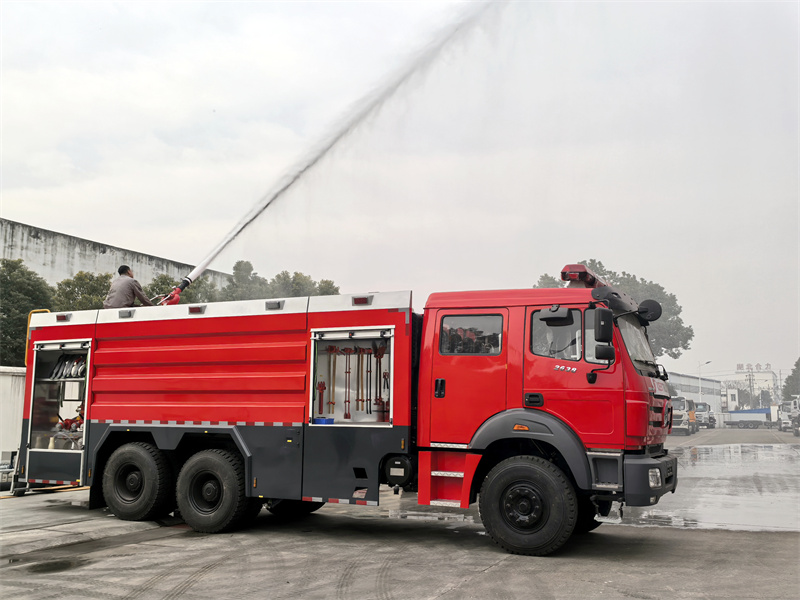

ก่อนส่งมอบ รถดับเพลิงเครื่องยนต์ Beiben 6x4 WP10.380E32 จากโรงงานของเรา เราได้ทำการตรวจสอบโรงงานของรถดับเพลิง ซึ่งรวมถึงการทดสอบการกันน้ำ การทดสอบประสิทธิภาพของปั๊มดับเพลิงและหัวฉีดน้ำดับเพลิง และการตรวจสอบขั้นสุดท้ายของกระบวนการเชื่อม การทาสี และด้านอื่นๆ
